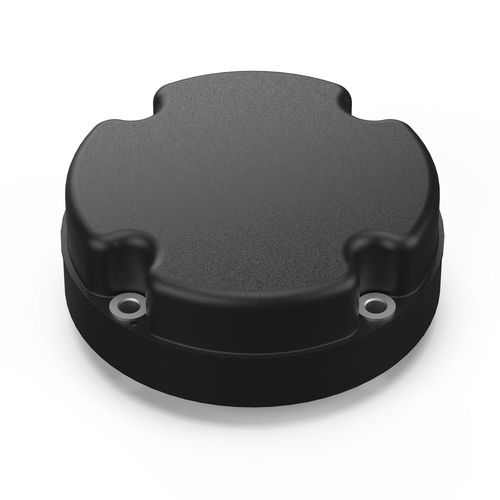

Antena para avião 20-7009

GPS

A antena CRPA de quatro elementos 20-7009 é uma antena CRPA (Controlled Reception Pattern Array) miniatura de quatro elementos do Sistema de Posicionamento Global (GPS), concebida principalmente para operações aéreas de asas rotativas e terrestres. A 20-7009 consiste em quatro elementos radiantes leves e estáveis à temperatura que funcionam com uma cobertura nominalmente hemisférica nas bandas GPS L1 e L2. O conjunto está disponível numa variedade de opções, incluindo configurações passivas e activas. A configuração ativa contém quatro amplificadores de baixo ruído protegidos por filtros, que permitem a rejeição de sinais fora de banda indesejados, e limitadores que fornecem proteção contra sinais de alta potência. O CRPA ativo foi concebido para funcionar em conjunto com uma Unidade de Controlo de Antena Digital (DACU) Chelton compatível, que aloja a funcionalidade eletrónica anti-jam. Rejeição de Interferência Resistência ao Jamming Precisão de navegação Código M Tamanho pequeno Baixa massa Frequência mínima 1215.6 Frequência máxima 1587.42 Impedância 50 Perda de retorno VSWR < 1.8:1 Ganho 25.25 dB ± 1,75 dB e 28 dB ± 1,5 dB nos centros das bandas L1 e L2, respetivamente, a 23°C. Polarização RHCP Dimensões completas CxLxA mm 114.3 x 114,3 x 43,5 Altura acima da placa de base mm 43.5 Massa kg 0.5 Tipo de conetor Conectores SMA fêmea
