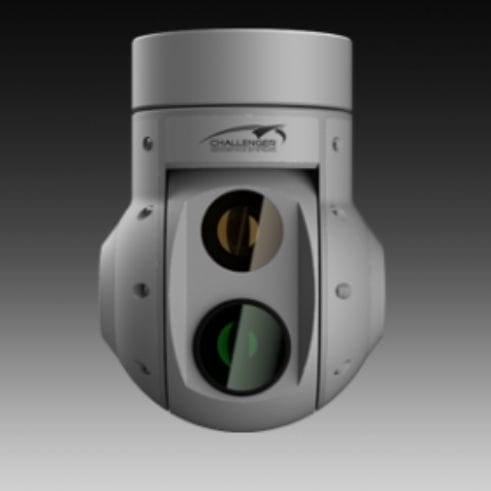

Gimbal de 2 eixos EXSS-170

para dronecom zoomcom câmera

Sistema de cardan de 2 eixos cardan com transmissão directa de binário de alta largura de banda Câmara de vídeo para luz do dia * PANASONIC GP-MH330 Campo de visão horizontal da câmara em luz do dia - 65,1° a 2,3°vertical - 38,4° a 1,4° Iluminação mínima 0,4 lx (cor), 0,03 lx (P/B) Núcleo de imagem infravermelho * TC 640, módulo não-refrigerado com obturador Lente de infravermelhos de 50 mm de lente termizada Campo de visão do gerador de imagens de infravermelhos 18° x 14° Pan/Tilt range Ilimitado - anel deslizante em ambos os eixos Taxa máxima de variação Até 300 °/seg Resolução da posição de feedback * 0,072° ou 1,25 mRad Desestabilização Menos de 50 uRad (1σ) Interface de controlo 1x RS232, 1x RS232 auxiliar, até 3x GPIO com níveis de 3,3V para controlo de dispositivos externos, como comutação por vídeo, controlo mecânico de implementação de gimbal, etc. Saída de vídeo Câmara de luz diurna - 1x componente Y Pb Pr até 1080i ou ITU472-3 (PAL)Câmera de infravermelhos - 1x ITU472-3 (PAL) Ambos os sinais (luz do dia e IV) estão disponíveis ao mesmo tempo no conector externo (ou seja, sem comutação de vídeo dentro da suspensão cardan) Peso 3,5 kg Tensão de trabalho 24-30 V Potência Menos de 20 W Interface de controlo RS232, 115200 bps, 8N1, protocolo binário proprietário Conector externo * PC10TB, ou personalizado Descrição EXSS-170 é um sistema giroscópio estabilizado, contendo câmara diurna FULL HD com zoom óptico de 30x, e câmara de infravermelhos com resoluções de 640*480. o giroscópio de 2 eixos estabilizado é especialmente desenvolvido para aplicações em diferentes tipos de veículos aéreos não tripulados, com asa fixa ou rotativa. Toda a electrónica de controlo, necessária para o funcionamento com cardan, é encaixada dentro do invólucro da unidade. A plataforma é controlada por motores de torque directo de alta largura de banda, construídos para o efeito, sem núcleo, com accionamento gearless,
