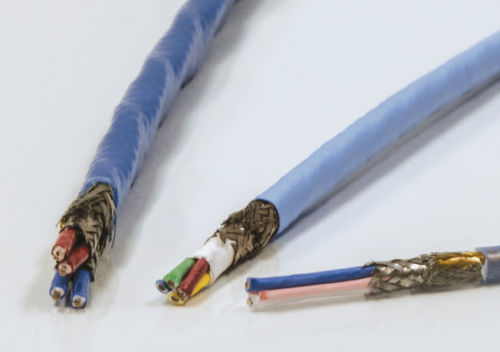

Cabo para avião NETflight® series

de dadosem Tquadrax

NETflight® 100 Base-T Ethernet cabos com quad construção de nosso avançado LTE extrudado expandido PTFE dielétrico para aumentar a velocidade de propagação. Ideal para uma gama de aplicações Ethernet de alta velocidade Tamanho pequeno, peso leve Boa flexibilidade para aplicações em raios de curvatura apertados Suporta aplicações Ethernet 10/100 Base-T, ARINC 629 & 664, e de Categoria 5e para distâncias definidas Fornecer um desempenho estável a uma largura de banda larga até 100 MHz A blindagem aprimorada permite o uso em ambientes com IEM severo Ampla temperatura de operação de -55°C até 200ºC Excelente resistência a fluidos aeronáuticos Cumprir os requisitos de inflamabilidade da FAR 25.853 Cumprir os requisitos de fumaça e toxicidade da Boeing e Airbus Tamanho do Condutor AWG - 26 - 24 - 22 Material do Condutor - SCCA - SCCA - SCC Diâmetro do condutor (in.) - 0,0190 - 0,0233 - 0,0295 Material isolante - PTFE - PTFE - PTFE - PTFE Diâmetro do isolamento (in.) - 0,044 - 0,054 - 0,069 Tamanho do Condutor AWG - 26 - 24 - 22 Diâmetro do cabo (in.) - 0,132 - 0,145 - 0,180 Peso do cabo (lbs/1000ft) - 15,0 - 18,0 - 26,0 Impedância± 10%(Ω ) - 100 - 100 - 100 Capacitância (pF/ft) - 13 - 13 - 13 Velocidade de Propagação - 80% - 80% - 80% Atenuação máxima a 100MHz (dB/100ft) - 8,5/9,9 - 6,6/7,7 - 5,8/6,7 Min. RL - 19.0 - 19.0 - 19.0
