Célula robotizada para aeronáutica STAXX ONE

automática

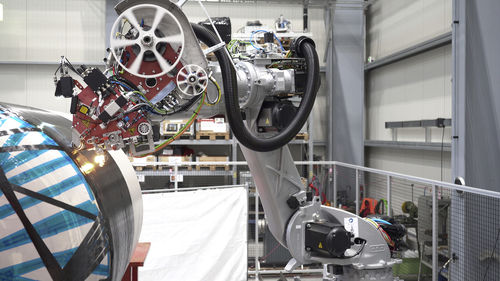

O STAXX ONE Single Tow End-Effector é um pequeno e leve end-effector de colocação automática de fibras altamente flexível. Com uma massa de cerca de 40 kg, pode ser montado em qualquer robot industrial padrão. Permite a colocação automatizada de fibras em peças complexas e suporta uma vasta gama de materiais, tais como PrePreg, TowPreg e material de fibra seca. A mesa de colocação aquecida opcional pode ser adicionalmente equipada com um dispositivo de viragem controlado por NC. DADOS TÉCNICOS Bobina de material com controlo da tensão do reboque Opcional: Medição de nível Rolo de compactação em aço inoxidável ou revestimento de polímero anti-aderente Força da unidade de compactação pneumática controlada até 30dN (~kg) Carretel de recolha de película traseira Arrefecimento interno de água para material pré-impregnado Rolo de deflexão Opcional: Deteção de rutura do reboque Unidade de corte robusta para reboques superiores a 50k Unidade de aquecimento controlada com emissor de infravermelhos, laser de díodo ou lâmpada de flash Flexibilidade do material: Qualquer largura desde 1/8" até 2" (50,08 mm) 2 conjuntos de rolos de compactação para ¼" e ½" CARACTERÍSTICAS ESPECIAIS FLEXIBILIDADE DE R+D COMBINADA COM PRONTIDÃO INDUSTRIAL Vários tipos de materiais (PrePreg, TowPreg, Adesivos, DryFiber, etc.) Tamanho flexível do material Controlos NC Siemens Boa acessibilidade para peças complexas Conceito de célula modular ABORDAGEM ECONÓMICA Não são necessárias fundações Componentes de sistema padronizados GÉMEO DIGITAL Layout da célula Sistema CAM para programação offline com base em dados CAD 3D/2D Análise de colisão Simulação para ambos, máquina e conceito de layup
