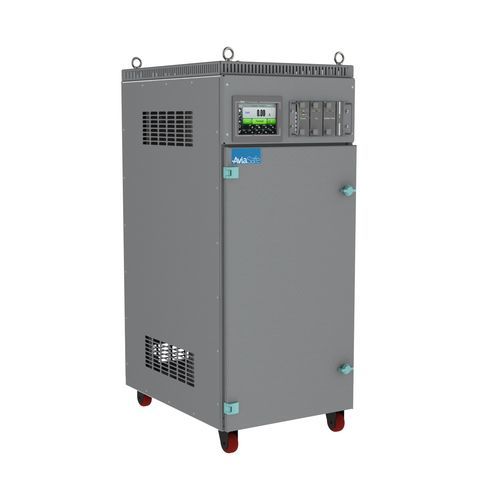

Fonte de alimentação elétrica corrente constante CCR 800/600

CA/CC

CANDIDATURA Área de alimentação e controlo CONFORMIDADE com ICAO: Aerodrome Design Manual Part5 FAA: AC 150/5345-10, L828 DIMENSÕES Largura - 850mm Altura - 1163mm Comprimento - 800mm e 600mm ESPECIFICAÇÕES Tipo - Controlo de fase de tiristor Classificação (saída) - {1, 2,5, 4, 7, 7,5, 10, 15, 20, 25, 30} KW Fator de potência - >90% à entrada nominal e carga total Controlo remoto - 24VDC , 48VDC Esta secção constitui o sistema de controlo e monitorização do regulador de corrente constante utilizando um microprocessador. Todos os ajustes e controlos são efectuados através de um teclado e os valores reais do CCR são apresentados numa HMI e através de indicadores LED. Os principais componentes da secção de controlo são os seguintes - Placa de Interface - Placa CPU - Placa de alimentação de terra - Placa DO - Placa DI CARACTERÍSTICAS E BENEFÍCIOS Unidade autónoma Caixa dividida em três áreas: Controlo eletrónico, baixa tensão e alta tensão Ar natural refrigerado Gama de temperaturas de funcionamento 40- a 55+℃ Corrente de saída: 6,6 ou 20 amperes (1, 3, 5 ou 7 passos) Opção: Passo sem iluminação Classificação de 2,5 a 30 KW Regulação da corrente de saída %1.0± Eficiência : Não inferior a %90 Proteção de circuito aberto Monitorização da perda de potência de entrada Monitorização do tempo decorrido Controlo local Controlo remoto paralelo Fator de potência: Não inferior a %90 Proteção contra sobrecorrente Monitorização de erros de regulação Monitorização de falha da lâmpada Monitorização de V1, I1, V2, I2, VA2
