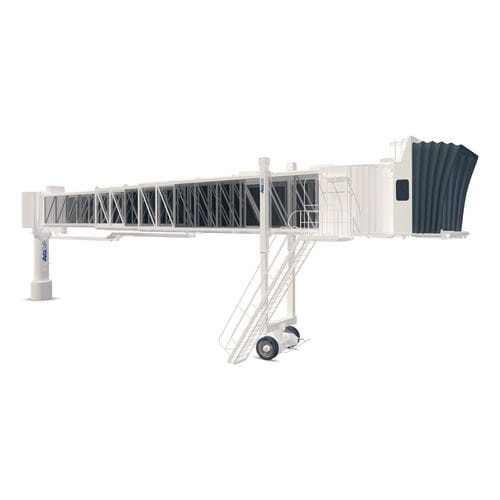

Ponte de embarque para passageiros AviaBridge 3T

com painéis envidraçados

CANDIDATURA Atracagem e embarque em avental CONFORMIDADE com Organização da Aviação Civil Internacional (ICAO), nomeadamente o anexo 14 AC n.º 150/5220-21C da Administração Federal da Aviação (FAA) Sociedade Americana de Ensaios de Materiais (ASTM) Comité Elétrico Internacional (IEC) Associação Nacional de Fabricantes Eléctricos dos EUA (NEMA) Associação Nacional de Proteção contra Incêndios dos EUA (NFPA417) Sociedade Americana de Soldadura (AWS) Conselho de Pintura de Estruturas de Aço (SSPC) Sociedade de Engenheiros Automotivos (SAE) Totalmente estendido - Totalmente retraído - Curso - Limite máximo de OP - Limite mínimo de OP 20.0m - 11,5m - 8,5m - 18,4m - 12,4m 23.5m - 13,0m - 10,5m - 21,9m - 13,9m 27.0m - 14,5m - 12,5m - 25,4m - 15,4m 30.5m - 16.0m - 14.5m - 28.9m - 16.9m 34.0m - 17,5m - 16,5m - 32,4m - 18,4m 37.5m - 19.0m - 18.5m - 35.9m - 19.9m 41.0m - 20,5m - 20,5m - 39,4m - 21,4m 44.5m - 22,5m - 22,5m - 42,9m - 22,9m PARÂMETROS DE CONCEPÇÃO Características dimensionais: (Dimensões mínimas) Túneis (Apenas o túnel mínimo "A") - - Interface da Rotunda Pavimento - Largura - 1,5m - - Largura - 1,5m Interior - Altura - 2,1m - - Altura - 2,2m Cabina interior - Largura - 3,5m CARACTERÍSTICAS OPERACIONAIS Rotação da Rotunda - - 175°(87,5°cw/87,5°ccw da linha central) Rotação da cabina - - 122,5°(90°ccw/32,5cw) Velocidade de rotação da cabina - - 3°/seg. Velocidade de deslocação vertical/elevação - Automática - 0,9 m/min Manual - 1,5 m/min Velocidade de deslocação horizontal - - 0~0,4m/s - - - - Características ambientais Funcionamento da ponte a temperaturas de -20°C a 50°C - - - - - Requisitos de energia 380 VAC , 3 fases , 50 Hz
