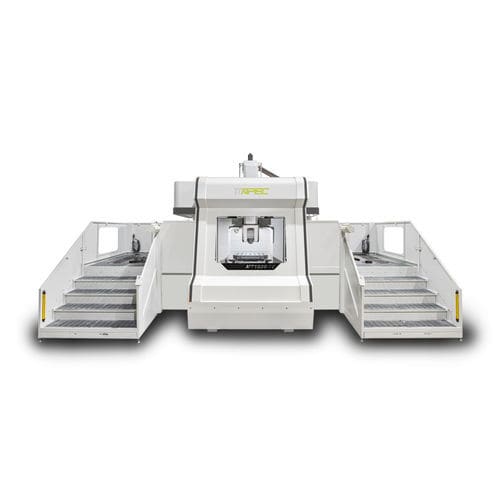

Centro de usinagem de 5 eixos MT20-RT

verticalcom fuso rotativopara a indústria aeroespacial

-Máquina especial para processamento de carcaças de motores aeroespaciais -Desenho da estrutura de blocos duo -Eixo XYZ accionado por fuso de esferas de alta velocidade -A travessia rápida do eixo pode ser de 20m/min -A estrutura integrada da viga e da coluna forma uma estrutura em arco, o que aumenta a rigidez geral da máquina e a estabilidade durante o processamento. Os eixos XYZ são conduzidos por um precioso fuso de esferas, que é de baixo ruído, com design leve e eficiente em termos de espaço, alta aceleração e desaceleração, alta precisão, alta repetibilidade. O Rapid federate de 3 eixos é de até 20m/min, e a aceleração é de até 0.3G ~ 0.6G. Ponte em coluna fundida numa só peça: reforçar a rigidez e estabilidade da máquina durante a usinagem. Base: Estrutura de costela em forma de V invertida aplicada no desenho da cave para conseguir o melhor caminho de fluxo de força. Todo o percurso do eixo X é suportado, e isto é para evitar quedas gravitacionais e deformações na peça de trabalho e precisão de usinagem superficial. Estrutura de blocos duo com melhor relação de aspecto. Distância da extremidade do fuso à mesa - mm - - -300 ~ 550 (Vertical) 60 ~ 910(Horizontal) Comprimento× Largura da Mesa - mm - 1.250 x 1.250 Torneamento máximo - mm - Ø1.900 Ângulo do eixo C - deg - ± 360(continuamente) Velocidade do eixo C - rpm - 5 Binário do eixo C(S1/max) - Nm - 8.500 / 29.000 Travessia rápida - m /min - X/Y=20 Cone do fuso - deg - HSK100A Potência do fuso(S1/S6) - kW - 50 / 62,5 Binário do mandril(S1/S6) - Nm - 318 / 398 Haste de ferramenta - pcs - 40T Comprimento máximo da ferramenta - mm - 400 Diâmetro máximo da ferramenta com ferramenta adjacente - mm - Ø125 Diâmetro máximo da ferramenta sem uma ferramenta adjacente - mm - Ø250
