Estado de alcance: Não está em conformidade
Estado RoHS: Não está em conformidade
Estado de obsolescência: Ativo
Norma: EN3545
Número de peça padrão: EN3545E01FXA00A
Descrição do produto

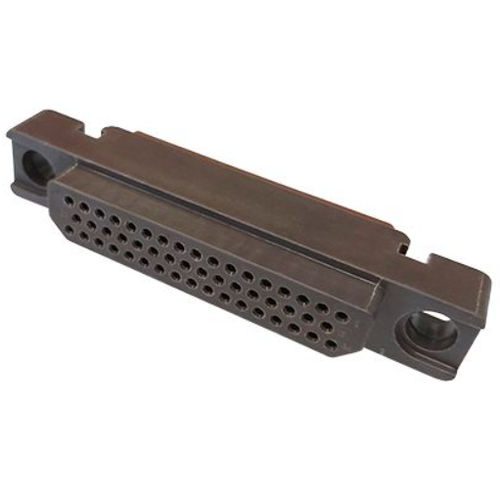

O 1900 / EN3545 é um conetor retangular composto disponível com várias disposições de contacto. Inclui contactos amovíveis de crimpagem dos tamanhos 22 a 8 para cabos de cobre e alumínio, comuns aos conectores da série Mil-DTL-38999, tais como coaxial, twinax, triax e Quadrax. Especialmente adequado para aplicações em que a blindagem não é necessária.
Características principais
Especificação aeroespacial comercial para conectores rectangulares
Termoplástico leve e robusto
Tecnologia Overmold que oferece excelentes desempenhos de vedação
Conformidade com a norma ABD0031 e FAR 25853 em termos de fogo/fumo/toxicidade
Mecânica
Material do inserto - Silicone
Retenção da pastilha no invólucro (> a) - 35 daN
Retenção do contacto - 6 daN
Resistência (n.º de ciclos) - 100
Vibrações - Tipo - Sinusoidal
Vibrações - Frequência - De 10 a 3000
Vibrações - Amplitude - 20 g
Vibrações - Duração - 12 h
Choques - Tipo - Demi sinusoidal
Choques - Amplitude - 50 g
Choques - Duração - 11 ms
Ambiente de trabalho
Temperatura de funcionamento - Mínima - -55 °C
Temperatura de funcionamento - Máxima - 175 °C
Pulverização de sal - 48 h
Resistência a fluidos - Resistente a aspersão - Combustível, fluidos hidráulicos, produtos de limpeza, fluidos de degelo, fluidos de arrefecimento
Vedação
Interfacial - 147 hPa
Imersão a baixa pressão de ar - 147 hPa
Eléctrica
Resistência de isolamento (> a) - 5000 MΩ
Incêndio
Conformidade com o fumo - ABD 0031, EN 2591-317
Peso
Peso - 26,19 g
---
