Estado de alcance: Compatível
Status RoHS: Conforme
Estado de obsolescência: Ativo
Norma: ABS1152
Descrição

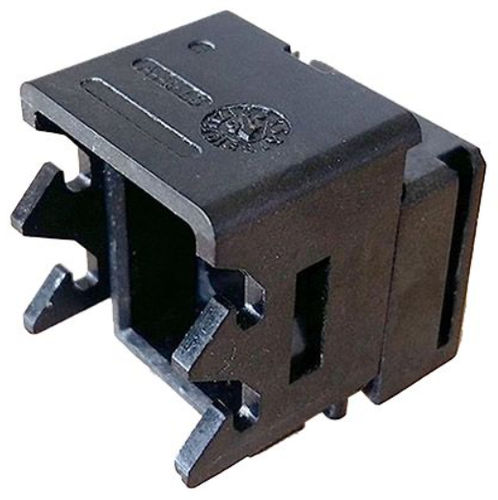

A série de conectores 3559 é um conetor mono modular, push-pull, ideal para sistemas de entretenimento a bordo, sistemas de serviço de cabina, unidades de serviço de passageiros e outros requisitos de sistemas de interligação. Especialmente adequado para aplicações em que a blindagem não é necessária.
Características principais
Especificação aeroespacial comercial
Termoplástico leve e robusto
Compatível com toda a gama de módulos EN4165 / SIM
Módulos SIM em tecnologia overmold
Versões de instalação rápida de 3 pinos e feed-thru estão prontamente disponíveis
Conformidade com as normas ABD0031 e FAR 25853 em matéria de fogo/fumo/toxicidade
Mecânica
Retenção do inserto na carcaça (> a) - 25,4 daN
Resistência (n.º de ciclos) - 100
Vibrações - Tipo - Sinusoidal
Vibrações - Frequência - De 10 a 3000
Vibrações - Amplitude - 20 g
Vibrações - Duração - 12 h
Choques - Tipo - Demi sinusoidal
Choques - Amplitude - 50 g
Choques - Duração - 11 ms
Carga estática - 40 daN
Ambiente de trabalho
Temperatura de funcionamento - Mínima - -55 °C
Temperatura de funcionamento - Máxima - 175 °C
Pulverização de sal - 500 h
Resistência a fluidos - Resistente a aspersão - Combustível, fluidos hidráulicos, produtos de limpeza, fluidos de degelo, fluidos de arrefecimento
Vedação
Interfacial - 147 hPa
Imersão a baixa pressão de ar - 147 hPa
Incêndio
Conformidade com o fumo - ABD 0031, EN 2591-317, NFF 16-101, NFF 16-102
Peso
Peso - 7,57 g
---
