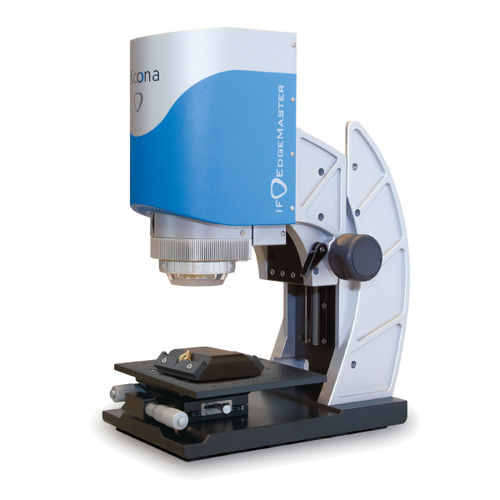

Máquina de medição por coordenadas óptica EdgeMaster

para aeronáutica3D

O EdgeMaster é um dispositivo de medição óptica 3D para a medição automática de ferramentas no chão de fábrica. Os cantos de corte de insertos, brocas, fresas e outras ferramentas redondas são medidos independentemente do tipo, tamanho, material ou acabamento superficial. Os utilizadores medem raios >2μm, bem como ancinho, cunha e ângulo livre das ferramentas. Os diferentes tipos, incluindo cascata e trombeta, são medidos com precisão. Resultados rastreáveis e repetíveis são fornecidos em alta resolução vertical mesmo a vibrações, variações de temperatura e luz ambiente. Para além da medição de lascas, a alta resolução vertical permite também a medição de rugosidade rastreável na face do ancinho. Elevada densidade de pontos de medição Até 500 milhões de pontos de medição asseguram uma medição meticulosamente detalhada com tolerâncias na gama μm e subμm, juntamente com uma grande distância de trabalho. A elevada densidade de pontos de medição da Focus-Variation permite aos operadores obterem uma resolução lateral e vertical consistentemente elevada em volumes de medição elevados. Medição de flancos íngremes A luz proveniente de diferentes direcções é utilizada para influenciar positivamente uma medição. A medição do ângulo máximo do flanco não é restringida pela abertura numérica de um objectivo. Dependendo da superfície, os utilizadores medem superfícies com ângulos de inclinação até 87°. Reflexos de superfície variáveis O SmartFlash permite medições de alta resolução de materiais com características de superfície variáveis ou reflectividade. A luz modulada proporciona uma iluminação óptima em toda a área de medição. Os utilizadores medem os componentes brilhantes, triturados, rugosos, reflectores e difusos.
