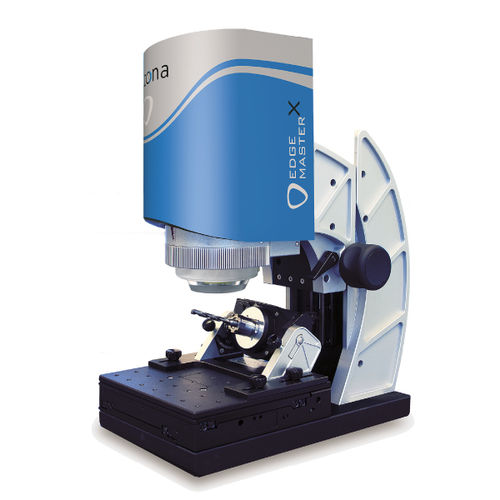

Máquina de medição por coordenadas óptica EdgeMasterX

para aeronáutica3D

O EdgeMasterX tem origem na linha de produtos Alicona para medição óptica, automática de ferramentas em alta resolução. É um sistema de medição de ponta totalmente automatizado para garantia de qualidade de brocas, fresas e outras ferramentas redondas a serem aplicadas na produção. Especificamente, o EdgeMasterX permite a medição 3D de arestas de corte múltiplas. Quando utilizado em combinação com uma unidade de rotação motorizada, os utilizadores beneficiam da medição de múltiplas arestas de ferramentas, mesmo de arestas chanfradas, numa única execução de medição. Os desvios de um ficheiro CAD ou geometria de referência são indicados através de um sistema de semáforo. As medições são iniciadas por uma única solução de botão, permitindo que as medições sejam realizadas sem qualquer outra interacção do utilizador. Elevada densidade de pontos de medição Até 500 milhões de pontos de medição asseguram uma medição meticulosamente detalhada com tolerâncias na gama μm e subμm, juntamente com uma grande distância de trabalho. A elevada densidade de pontos de medição da Focus-Variation permite aos operadores obterem uma resolução lateral e vertical consistentemente elevada em volumes de medição elevados. Medição de flancos íngremes A luz proveniente de diferentes direcções é utilizada para influenciar positivamente uma medição. A medição do ângulo máximo do flanco não é restringida pela abertura numérica de um objectivo. Dependendo da superfície, os utilizadores medem superfícies com ângulos de inclinação até 87°.
