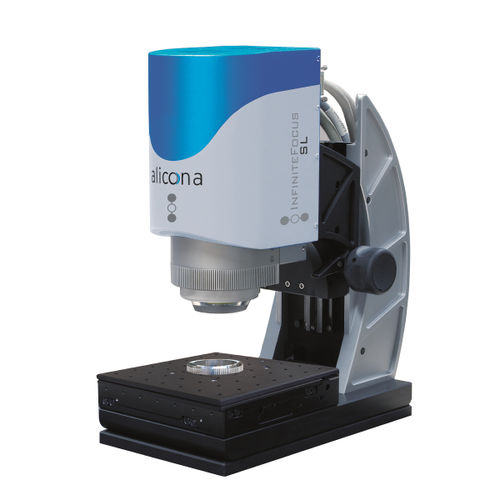

Máquina de medição por coordenadas óptica InfiniteFocusSL

a laserpara aeronáutica3D

InfiniteFocusSL é um sistema de medição óptica 3D rentável para uma medição fácil, rápida e rastreável da forma e do acabamento em superfícies micro estruturadas. Os utilizadores medem tanto a forma como a rugosidade dos componentes com apenas um sistema. Além disso, são obtidas imagens a cores com elevado contraste e profundidade de focagem. A longa distância de trabalho de até 33mm em combinação com o seu campo de medição de 50mm x 50mm permite uma vasta gama de aplicações. As medições são obtidas em segundos e as características, tais como um laser coaxial para uma focalização rápida e fácil, aumentam ainda mais a usabilidade. Com uma interface de automatização, InfiniteFocusSL é também aplicado para medições totalmente automáticas na produção. Elevada densidade de pontos de medição Até 500 milhões de pontos de medição asseguram uma medição meticulosamente detalhada com tolerâncias na gama μm e subμm, juntamente com uma grande distância de trabalho. A elevada densidade de pontos de medição da VariaçãoFocus permite aos operadores obterem uma resolução lateral e vertical consistentemente elevada em volumes de medição elevados. Medição de flancos íngremes A luz proveniente de diferentes direcções é utilizada para influenciar positivamente uma medição. A medição do ângulo máximo do flanco não é restringida pela abertura numérica de um objectivo. Dependendo da superfície, os utilizadores medem superfícies com ângulos de inclinação até 87°. Medição de forma completa com Real3D Utilizando o Real3D, os utilizadores medem as superfícies a partir de numerosas perspectivas. As medições únicas são automaticamente fundidas num conjunto de dados 3D completo. Eixos de rotação e inclinação de alta precisão e calibrados asseguram uma medição automática, repetível e rastreável em todo o objecto de medição.
