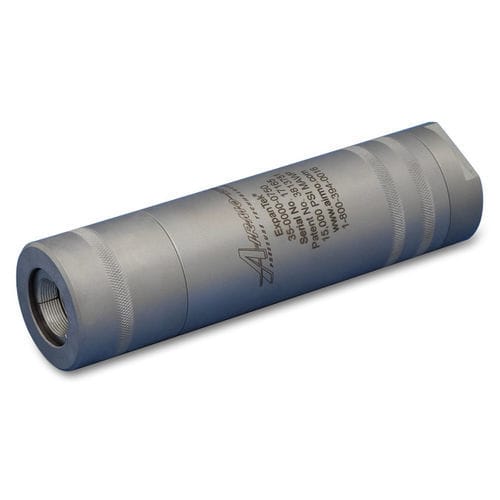

Expansor de tubos hidráulico 35

para a indústria aeronáutica

A ferramenta de expansão patenteada ExpanTek® Modelo 35 Series Tube Expansion Tool é uma ferramenta de precisão que proporciona versatilidade para utilização em aplicações de hidro-expansão. A ferramenta foi concebida para a expansão de alta pressão de tubos. A utilização desta ferramenta única juntamente com uma fonte de energia de alta pressão, como a Fonte de Alimentação Hidráulica ExpanTek® Modelo HPS, irá expandir rapidamente a tubagem para bobinas de caldeiras, bobinas de refrigeração e conjuntos tubulares. A Ferramenta da Série 35 é um acoplamento de encaixe adequado para a hidro-expansão de tubos com tolerâncias OD padrão e pressão máxima de trabalho de até 15.000 psi (1.034 bar). Para hidro-expandir um tubo, ligue a Ferramenta Série 35 com Válvulas de Sangria de Ar Automáticas NuQuip® opcional a uma das extremidades do tubo. Adapte a segunda Ferramenta da Série 35 a uma linha de serviço de pressão e deslize-a sobre a extremidade restante. Pressione ambas as ferramentas firmemente contra o batente interno. Quando a linha de serviço é pressurizada a 50 psi (3,45 bar), as pinças são ativadas para uma aderência positiva. Continue a pressurizar o tubo até que a pressão de expansão seja atingida. Tenha cuidado para não exceder a pressão máxima nominal da ferramenta. Depois que o tubo é expandido e a pressão da linha de serviço cai para 0 psi/bar, os mandris se soltam automaticamente; permitindo a rápida remoção das ferramentas da peça de trabalho. A Ferramenta da Série 35 pode lidar com tubos padrão e métricos e tamanhos de conexão de 0,24 pol. a 1,00 pol. OD (6,0 mm a 25,4 mm) de diâmetro. Pressão máxima: - Pressão de trabalho até 15.000 psi (1.034 bar) Alcance de OD do tubo: - 0,24 in. a 1,00 in. DO (6,0 mm a 25,4 mm de diâmetro externo) Temperatura: - 32° F a 120° F (0° C a 49° C) Serviços: - Água, óleo e outros líquidos a pedido Collet Grip: - Em overdose tubular
