Instrumento de teste de pressão LPH

para aviônicaaeronáuticocompacto

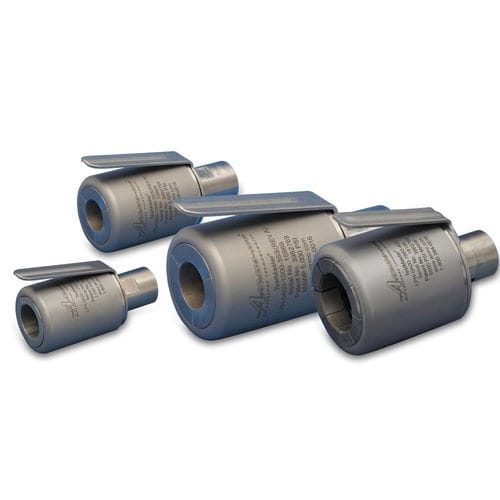

As ferramentas de teste hidrostático patenteadas da série TestMaster® Modelo LPH foram especialmente concebidas para agarrar e proporcionar uma vedação positiva para tubos de extremidade lisa. A mola de segurança prende previamente o tubo e o mecanismo de aperto assegura uma aderência constante e positiva durante o ciclo de trabalho. As ferramentas estão disponíveis com operação manual por alavanca ou accionamento pneumático. A ferramenta pode ser utilizada numa variedade de serviços, incluindo água, óleo e outros líquidos. As ferramentas da série Modelo LPH são adequadas para testes de pressão hidrostática e hidroexpansão até 5.000 psi (345 bar), de acordo com especificações militares, nucleares, automóveis e aeroespaciais: API, ASTM, ASME, ISO, DIN e BS. O design compacto e equilibrado é particularmente adequado para áreas de trabalho restritas, tais como linhas de aeronaves ou sistemas de aquecimento e arrefecimento. A ferramenta da série Modelo LPH trabalha com tubos padrão e métricos, canos e conexões de 3,2 mm a 168,3 mm (0,13 pol. a 6,63 pol.) de diâmetro. Pressão máxima: - Pressões de trabalho até 5.000 psi (345 bar) Faixa de diâmetro externo do tubo: - 0,13 pol. a 6,63 pol. OD (3,2 mm a 168,3 mm OD) Temperatura: - 32° F a 120° F (0° C a 49° C) Serviços: - Água, óleo e outros líquidos Velocidade: - Fluxo total, pré-enchimento elevado Aperto e vedação da pinça: - No diâmetro externo do tubo Aperto: - Concepção com compensação de pressão para um funcionamento seguro Funcionamento da ferramenta: - Funcionamento por alavanca, funcionamento por ar simples ou funcionamento por ar duplo Alavanca de libertação da pinça: - Rápida remoção da ferramenta Princípio de design especial de bloqueio da pinça: - Acomoda tubos de comprimento mais curto Paragem interna predeterminada do tubo: - Não requer medição Pinças de baixa marcação: - Evita o colapso e danos na extremidade do tubo Tolerâncias de extremidade de tubo incorporadas: - Não requer extremidades de corte quadradas
