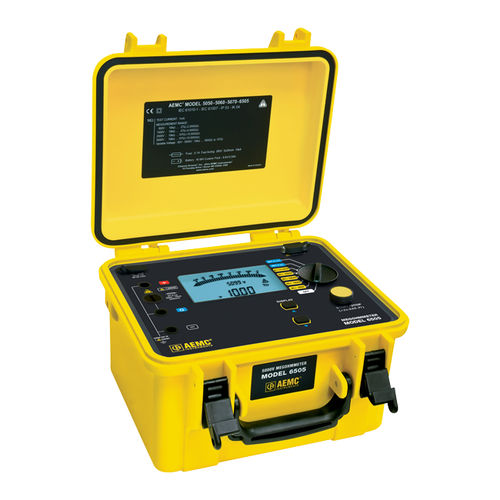

Megômetro portátil 6505

para a indústria aeronáutica

O Megôhmetro Modelo 6505 é um instrumento portátil True Megohmmeter® alojado numa caixa de campo robusta que funciona com bateria ou alimentação eléctrica. Efectua medições de tensão, isolamento e capacitância. Este instrumento contribui para a segurança de instalações e equipamentos eléctricos. As características incluem o cálculo automático e a apresentação da Relação de Absorção Dieléctrica (DAR) e do Índice de Polarização (PI). O Modelo 6505 apresenta a tensão de teste, a resistência de isolamento e a corrente de fuga durante o teste. A capacitância da amostra e a tensão de descarga presente nos cabos de teste são apresentadas na conclusão do teste. O Modelo 6505 foi concebido com um elevado nível de características de segurança incorporadas. Este medidor incorpora capacidades de inibição de teste que não permitirão que sejam geradas tensões de teste se for detectada uma amostra viva. Os terminais de teste estão encastrados para garantir a segurança de funcionamento. Medição de tensão AC/DC Gama( - (1 a 4000) V Exatidão - (1 a 99,9) V: ±(1 % R + 5 ct) (100 a 4000) V: ±(1 % R + 3 ct) Resolução - (1 a 99,9) V: 0,1 V (100 a 999) V: 1 V (1000 a 4000) V: 2 V Gama de frequências( - (1 a 2500) V: DC ou (15 a 500) Hz (2501 a 4000) V: DC Impedância de entrada - 750 kΩ ou 3 MΩ (consoante a gama) Medição de isolamento Faixa de tensão / resistência de teste - 500 V: 10 kΩ a 2 TΩ 1000 V: 10 kΩ a 4 TΩ 2500 V: 10 kΩ a 10 TΩ 5000 V: 10 kΩ a 10 TΩ Tensão variável - (40 a 5.100) V Descarga automática - Tempo de descarga 40 % da tensão de teste Características gerais Alarme programável - Sim DAR - PI - Sim Modo de rampa - Não Modo de passo - Não Medição de Capacitância - (0,005 a 49,99) µf
