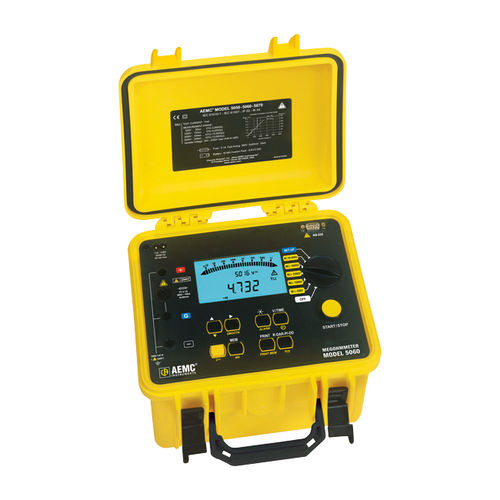

Megômetro portátil 5060

para a indústria aeronáutica

O Megôhmetro Digital/Analógico Modelo 5060 é o mais recente design em testadores de isolamento de 5000V. As características incluem o cálculo automático e a apresentação da Relação de Absorção Dieléctrica (DAR), Índice de Polarização (PI) e Descarga Dieléctrica (DD). O True Megohmmeter® Modelo 5060 apresenta a tensão de teste, a resistência de isolamento e a corrente de fuga durante o teste. A capacitância da amostra e a tensão de descarga presente nos cabos de teste são apresentadas na conclusão do teste. Este medidor foi concebido com o mais elevado nível de características de segurança incorporadas. O Modelo 5060 pode ser operado a partir de uma bateria interna recarregável ou a partir da alimentação eléctrica CA. Uma porta RS-232 permite configurar a unidade e efetuar um teste a partir do PC. Os relatórios de teste podem ser gerados diretamente dos instrumentos para uma impressora ou através do PC utilizando o software de análise DataView®. Medição de tensão AC/DC Gama - 1 a 4000V Precisão - 1 a 99,9V: ±(1% R + 5ct) 100 a 4000V: ±(1% R + 3ct) Resolução - 1 a 99,9V: 0,1V 100 a 999V: 1V 1000 a 4000V: 2V Gama de frequências - 1 a 2500V: DC ou 15 a 500Hz 2501 a 4000V: DC Impedância de entrada - 750kΩ ou 3MΩ (dependente da gama) Medição de isolamento Faixa de tensão / resistência de teste - 500V: 30kΩ a 2TΩ 1000V: 100kΩ a 4TΩ 2500V: 100kΩ a 10TΩ 5000V: 300kΩ a 10TΩ Tensão variável - 40 a 5.100V Descarga automática - Tempo de descarga 3, 10, 20% (selecionável pelo utilizador) da tensão de teste
