Testador de redes CA7028

de impedânciade cabosaeronáutico

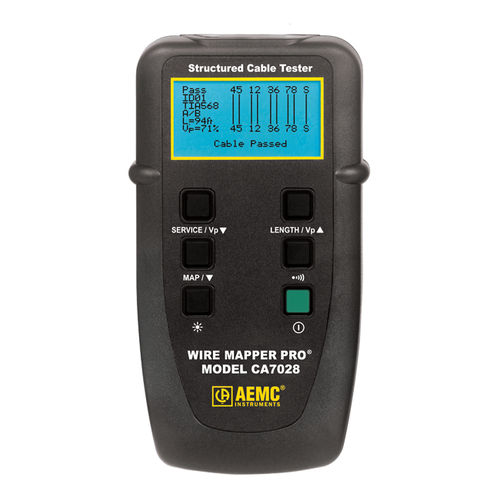

O Wire Mapper Pro Modelo CA7028 é um aparelho de teste portátil para mapeamento de cabos estruturados e resolução de problemas, concebido para ser utilizado em cablagem UTP, STP, FTP e SSTP equipada com conectores RJ-45 e ligada às especificações TIA568A/B ISO11801 e EN 50137, USOC ou ISDN. Detecta pares de circuitos abertos, curtos-circuitos, fios cruzados, pares cruzados, pares invertidos, pares divididos e falhas de blindagem. O Modelo CA7028 também tem a capacidade de identificar linhas telefónicas e de dados. Se a unidade principal estiver ligada a uma tomada RJ-45 operacional, emitirá um sinal sonoro de aviso contínuo e apresentará um ecrã se existir uma tensão telefónica em qualquer um dos pinos. Se a tecla Service Detect for premida, verificará e apresentará o serviço ativo de telefone, 10BaseT, 100Mbit+ e token ring. Alcance - 500 pés (150m) Precisão - ±5% da leitura Tipo de cabo - UTP, STP, FTP, SSTP Falhas indicadas - Par de curto-circuito Fio de circuito aberto Curto entre pares Pares divididos/cruzados Inversão de pares Continuidade da blindagem Localização da falha - Perto da extremidade, extremidade remota ou distância se estiver a meio caminho Visualização de falhas - Informação de falhas e definições apresentada textual e graficamente Impedância de saída - Compensação automática Resolução do ecrã da unidade principal - LCD gráfico de 128x64 pixéis Luz de fundo - Eletroluminescente azul Gerador de tons - Oscilação de 810 a 1110Hz Aviso de Tensão - Aviso sonoro e visual de TNV (Tensão de Rede de Telecomunicações) Fonte de alimentação - 4 pilhas alcalinas AA de 1,5 V (incluídas) Desligamento automático - Após três minutos Dimensões Unidade principal Remoto (incluído) - 6,5 x 3,5 x 1,5" (165 x 90 x 37 mm) 2.5 x 2,0 x 1,0" (65 x 52 x 25mm) Peso da unidade principal Remoto (incluído) - 12 oz (350g) 1.5 oz (40g) Temperatura de funcionamento - 32° a 112°F (0° a 44°C) Temperatura de armazenamento - -4° a 158°F (-20° a 70°C)
