CNC milling machine GTF/Q series
verticalfor aeronautics3-axis

CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 2
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 3
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 4
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 5
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 6
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 7
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 8
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 9
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 10
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 11
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 12
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 13
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 14
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 15
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 16
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 17
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 18
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 19
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 20
CNC milling machine - GTF/Q series - FIDIA SPA - vertical / for aeronautics / 3-axis - image - 21
Add to favorites
Compare this product


Characteristics

Type
CNC
Spindle orientation
vertical
Other characteristics
for aeronautics, 3-axis
X travel

Max.: 20,000 mm
(787.4 in)

Min.: 2,700 mm
(106.3 in)

Y travel

2,200 mm, 3,500 mm
(86.61 in, 137.8 in)

Z travel

Max.: 2,100 mm
(82.68 in)

Min.: 1,250 mm
(49.21 in)

Description

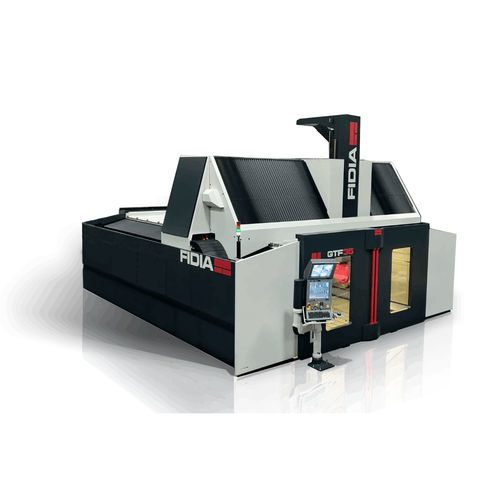

FIDIA GTF/Q4 is a modular line of high-performance upper Gantry machines. Specifically designed to guarantee accurate machining of a wide range of materials, from steel and cast iron, to aluminum and fiber-reinforced composites. This new version /Q4 is based on a particular design of the carriage, housing a vertical ram with 4 linear guides. The option of integrating an automatic head change, furtherly extend the application domain. The supporting base structures are made of reinforced concrete, to improve the damping factor and the overall thermal stability. The ram can integrate single FIDIA bi-rotary heads "M5A", "M5S", "M5D" or alternatively a head change platform suitable for hosting different milling and / or turning equipment.

VIDEO

Catalogs

No catalogs are available for this product.

See all of FIDIA SPA‘s catalogs
*Prices are pre-tax. They exclude delivery charges and customs duties and do not include additional charges for installation or activation options. Prices are indicative only and may vary by country, with changes to the cost of raw materials and exchange rates.
