4 列ベアリング

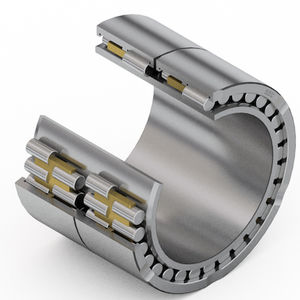

... スラストカラー、平行またはテーパー内径、潤滑穴と溝が特徴です。このタイプの軸受は、ころと軌道面が直線接触しているため、高いラジアル荷重を受けることができます。当社の円筒ころ軸受は、ラジアル荷重や衝撃荷重に適しています。 円筒ころ軸受は、高いラジアル荷重と中程度のスラスト荷重が特徴です。 円筒ころは円筒形をしていますが、本当の円筒ではありません。その代わりに、応力集中を減らすためにクラウニング加工やエンドリリーフ加工が施されています。この特殊な形状は、低摩擦をもたらし、高速アプリケーションを可能にします。円筒ころ軸受は、一般的に、ころ軸受技術者委員会（RBEC）の分類であるRBEC-5のような精密等級で入手可能です。RBEC等級は、さまざまなタイプのベアリングの精度と許容範囲を表しています。原則として、RBECの数値が高いほど、ベアリングの公差は厳しくなります。一般的に、円筒ころ軸受はオイルで潤滑され、クーラントとしても機能します。 ほとんどの円筒ころ軸受は、合金鋼または低炭素鋼で作られています。一部の用途では、ケースハードニングまたはスルーハードニングを施した、高炭素の軸受品質の鋼を使用する必要があります。高炭素鋼は浸炭を必要とせず、誘導加熱によるケースハードニングや通常の加熱方法によるスルーハードニングが可能です。低炭素、浸炭鋼種を使用する場合、円筒ころ軸受は、軸受荷重を維持できる硬化ケースを生成するのに十分な深さまで機械加工された後に、炭素が導入されます。炭素と合金を添加することで、軸受の荷重を維持できる硬化ケースを作ることができます。 ...

... このタイプのベアリングは、カップ、コーン、ローラーが、ベアリング軸上の共通点に頂点が収束するテーパー面を持つように設計されています。このタイプは、重荷重や衝撃荷重を伴う用途に適しています。 テーパーローラーベアリングは、内輪（コーン）、外輪（カップ）、保持器、荷重を均等に分散するようにプロファイルされたローラーで構成されています。低速から中速で高いラジアル荷重とスラスト荷重を受けます。テーパーローラーベアリングには、単列、2列、4列の設計があります。単列軸受の場合、スラスト荷重はラジアル荷重の約60％です。複列軸受は、ラジアル荷重容量が大きく、両方向のスラスト荷重に対応できます。ころは、ころとレース間の接触線が回転軸に向かって収束または発散するように構成することができます。発散型複列軸受は、シャフトの取り付け剛性を高めますが、収束型複列軸受は、シャフトの取り付け剛性を高めません。複列軸受の他の構成は、単一の外輪と2つの内輪、または2つの外輪と単一の内輪を備えています。4列円すいころ軸受は、収束ころと発散ころが交互に4列並んでいます。 ほとんどのテーパーローラーベアリングは、合金鋼または低炭素鋼で作られています。用途によっては、ケースハードニング処理またはスルーハードニング処理を施した、高炭素の軸受品質鋼を使用する必要があります。高炭素鋼は浸炭を必要とせず、誘導加熱によるケースハードニングや通常の加熱方法によるスルーハードニングが可能です。 ...
