チャック

クランプ直径: 800, 1,000 mm

... クイックジョーチェンジ ジョウシステムオリジナル smw トング＆グルーブ 超大型スルーホール付き クイックジョーチェンジ 既存のすべてのトップジョーを使用可能 3本爪 ...

クランプ直径: 160 mm - 400 mm

... クイックジョーチェンジ ジョーシステム フォークハルト トング＆グルーブ 貫通穴付き 爪クイック交換システム フォークハルト 3本爪 ...

クランプ直径: 1,000 mm - 2,000 mm

... タング＆グルーヴ 手動クランプとジョーのラジアルセッティング クローズドセンター 4爪(全径) アプリケーション/お客様のメリット - 大型の丸物、角物、異形部品のクランプ - 手動、部品のラジアルセッティング、手動クランピング - 縦型マシンに適しています。強固な本体とマスタージョーの設計、強力なセンターポイントを簡単に装着できるオプション。 - 強力な設計による高い把持力、トルクマルチプライヤーによる把持力アップのオプションあり - TONGUE & ...

クランプ直径: 125 mm - 400 mm

... インチサイズ メートルセレーション 高精度パワーチャック クローズドセンター 2本爪および3本爪（4本爪のみØ400 mm） 用途/お客様のメリット - 部品チャック用 - 縦型マシンに適している インチセレーション付きマスタージョー（1/16" x 90°、3/32" x 90） メートルセレーション（1.5 mm x 60°）付きマスタージョー（日本製チャックの上あごに適合） 技術的特徴 - ウェッジフックによる把持力伝達 - 切粉・屑に対する密閉性 - ...

クランプ直径: 170 mm - 400 mm

... インチサイズ メートルセレーション 高精度完全密閉型パワーチャック クローズドセンター 3本爪 プルーフライン®チャック＝完全密閉型・ローメンテナンス アプリケーション/お客様のメリット - 中～大規模バッチ生産用 - 完全密閉型、鋳造品や鍛造品のドライ加工、高圧クーラント使用時に最適 インチセレーション付きマスタージョー（1/16" x 90°、3/32" x 90） メートルセレーション（1.5 mm x 60°）付きマスタージョー（日本製チャックの上あごに適合） 技術的特徴 - ...

クランプ直径: 80 mm - 315 mm

... タング＆グルーヴ インチサイズ 高精度パワーチャック ロングストローク クローズドセンター 2本爪 アプリケーション/お客様のメリット - 特殊な機械などでの不定形ワークの把持やハンドリング - 縦型マシンに適している DIN 規格の TONGUE & GROOVE マスタージョー（Ø 80-160 mm） インチセレーション（1/16" x 90°）付きマスタージョー (直径 200-315 mm) 技術的特徴 - 1本のジョーのストロークが長い - ...

クランプ直径: 220 mm - 320 mm

... タング＆グルーヴ 高精度パワーチャック 大型貫通穴 3本爪 プルーフライン®チャック＝完全密閉型・ローメンテナンス アプリケーション/お客様のメリット - 貫通穴があるため、標準的な旋盤で一般的に使用できるが、メンテナンスが最小限で済み、過酷な環境でも使用できる利点がある。 - 摩耗が少ないため、高精度で長寿命。 - 完全密閉型で、鋳物や鍛造品のドライ加工や高圧クーラント使用時に最適。 TONGUE & GROOVE マスタージョー（アメリカンスタンダード） 技術的特徴 - ...

クランプ直径: 220 mm - 320 mm

... インチサイズ メートルセレーション 高精度パワーチャック 大型貫通穴 3本爪 プルーフライン®チャック＝完全密閉型・ローメンテナンス 密閉型チャックの長所をすべて標準的なオープンセンターチャックで実現し、標準的な機械のワークホルダーシステムに高生産技術を導入しました。 BPパワーチャックは、標準的なオープンセンターパワーチャックの柔軟性と、SMW-Autoblok proofline®シリーズに含まれる密閉型チャックの典型的な長寿命、低メンテナンス、安全、精度、工程の一貫性を兼ね備えています。 インチ、メートルサイズのセレーションマスタージョー、または舌と溝が利用可能です。現在、直径220mm、260mm、320mmをご用意しています。 高い柔軟性：小径部品用のコレットパッドとチャッキング作業用の従来の上爪を使用することで、コレットチャックでもあるチャックです。 ...

クランプ直径: 210 mm - 800 mm

... クイックジョーチェンジ ワイドマスタージョー クイックジョーチェンジパワーチャック 大きな貫通穴 高い柔軟性：ジョーのラジアル調整/リバーシブル 3つのジョー 既存のあらゆるタイプのトップジョーの取り付けに最適 ...

クランプ直径: 170 mm - 630 mm

... 世界で最もフレキシブルなプロダクションチャック クイックジョーチェンジ 完全密閉型 クイックジョーチェンジパワーチャック 大型スルーホール 粉塵や切り粉に対する保護 高い柔軟性：ジョーが半径方向に調整可能/反転可能 3 ジョーズ クイックジョーチェンジパワーチャックKNCS-Nの進化版。KNCS-2Gは、シールの追加や潤滑システムの改良により、低メンテナンスを実現しています。KNCS-Nと同じように、チャックの利点はそのままです。定評のあるウェッジバー駆動により、比類ない精度と剛性を保証します。遠心力による把持力の低下が少なく、高速回転に適しています。また、カウンターバランスウェイトを必要としないため、振動のない高速回転が可能です。 シーリングです：KNCS-2Gは、ベースジョーの両面に取り付けられたシールによって密閉されています。また、ウェッジバーはメカニカルシールで保護されています。このシールにより、汚れや切粉の侵入を防ぎ、チャックを保護します。 低メンテナンスを実現：KNCS-2Gの潤滑システムは最適化されています。ジョーのガイドウェイに組み込まれた追加の潤滑チャンネルとグリースポケットが、一定のクランプ力を確保します。また、給油間隔が大幅に長くなり、メンテナンスにかかる時間やコストを削減することができます。 大量生産に対応：KNCS-2Gは、密閉性と新潤滑システムにより、量産にも適しています。 互換性があります：KNCS-2Gは、クイックジョーチャックKNCS-Nの標準シリーズと互換性があります。既存のマスタージョーは、シールなしでそのまま使用することができます。 マスタージョーにわずかな加工を施し、マウントキットを使用することで、既存のマスタージョーを2Gマスタージョーにアップグレードすることができます。 ...

クランプ直径: 12 mm

新しいデザインのハイドロチャックシリーズ(ハイドロチャックとハイドロドリームチャック)は、どちらも品質と機能性を明確に兼ね備えています。これは形状や機能特性の最適な相互作用によって実現されます。 新開発の油圧拡張クランプシステムは、そのすぐれた安定性と精度により、高い切削条件を可能にします。自己誘導のバイブレーションを最小限に抑え、クランプされた工具が微振動にさらされないようにします。これによりスピンドルの負荷が最大15%減少し、工具寿命が大幅に延び、最適な表面品質が保証されます。 また、マパールが独自に開発した研磨プロセスで作り出す表面の輝きによって、汚れや腐食に強いチャックが実現されます。ユーザーはわずかな労力でツールをホルダーに確実にクランプすることができます。「フールプルーフ・ハンドリング」、つまり簡単でわかりやすいチャックの取り扱いが保証されます。特にハイドロドリームチャック ...

クランプ直径: 6 mm - 32 mm
長さ: 80 mm - 120 mm
直径: 50 mm - 75 mm

ハイトルクチャック HTC ハイドロチャック、ハイトルク(HighTorque)チャック（HTC）はハイドロクランピング技術の振動緩衝性能とシュリンク技術の高い保持力を併せ持ちます。イノベーティブな製造方法により、このチャックは高いトルク伝達率と理想的な緩衝性能を持ち、全体システムの卓越した剛性及び真円回転性精度3 μm未満を持ちます。曲げ強度はこれまでのドイツ規格DIN 69882-8のシュリンクチャックの1,4倍もあります。このメリットがワークの高い表面品質と、明らかに高い加工速度と、それによる短い加工時間を実現し、ツール切り刃の欠損を予防し、ツールの長い寿命を可能にします。HTCクランピングチャックのスタンダードプログラムには追加分散型再シール可能なクーラント穴を持つ短いデザイン、3 ...

クランプ直径: 6 mm - 32 mm
長さ: 50 mm - 200 mm
直径: 33.5 mm - 110 mm

ハイドロチャック MHC 高い振れ精度による均衡のとれた切削性と卓越した制振性能によってマパールのハイドロチャック(HydroChuck)は高品質なワーク仕上げ表面を実現します。更に油圧システムによって切り刃の微小クラックの発生を予防し、寿命延長でコスト削減に貢献します。高いクランピング安定性は高回転数でも確保されています。刃先振れ補正機能付きタイプはミクロン精度で調整することができます。スタンダードプログラムにはセミドライＭＱＬ加工用のデザインと短いヘビーデューティーデザイン及び狭所加工用のスリムデザインがあります。

クランプ直径: 3 mm - 20 mm
長さ: 80 mm - 200 mm
直径: 15 mm - 53 mm

シュリンクホルダー MTC シュリンクチャック、サーモチャック(シュリンクホルダー)を使うことでツールは殆ど全てのミリング加工の為に精確にフィットしてクランピングすることができます。高いトルク伝達率とラジアル剛性がこのチャックの特徴です。連続真円回転性と接続穴内の反復精度3 μm未満がワークの高い寸法精度を実現します。マパールのシュリンクチャックはスタンダードとして繊細にバランス取りがされていて高い表面仕上げ品質とツールの長寿命を実現します。シュリンクチャックのスタンダードプログラム、サーモチャック(シュリンクホルダー) ...

クランプ直径: 0.2 mm - 16 mm
長さ: 49 mm - 122 mm
直径: 19 mm - 57 mm

精密ドリルチャック MPC コレットチャック MCC ウェルドンおよびホイッスルノッチチャック MNC 機械式ツールは簡単な構成とハンドリングが特長となります。クランピングは回転方向に無関係に、高い回転数でもそのプロセス安定性が実現されています。メカニカルなツールクランピングのスタンダードプログラムには精密ドリルチャックも含みます。精密ドリルチャックには0.2 mm以上のダイレクトクランピングを付けたマイクロデザインも用意しています。モジュール構造の為、機械側のツールボディーのすべての形に合ったドリルチャックが提供できます。コレットチャック、ウエルドンチャックとウィッスルノッチチャックがメカニカルなチャックのプログラムを締めくくります。

クランプ直径: 30 mm

... 完全CNCのセルフセンタリングチャックで、1°の回転で360°5面以上の加工が可能。 クランプストローク 15+15mm のセルフセンタリングチャック、ハースカップリング装備。1° インデックス。サーボバルブとアブソリュートトランスデューサによる完全CNC制御。マスク時間での回転。 詳細な技術図表は「カタログエリア」でご覧いただけます。このコンポーネントのサンプルは、下の写真とビデオギャラリーでもご覧いただけます。 ...

クランプ直径: 800 mm
直径: 380 mm

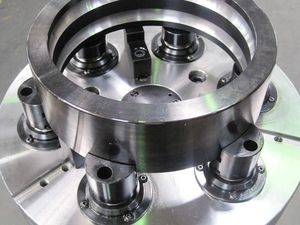

... 自動調心式ビッグスルーボアチャック、同心円状に収納可能な3つのジョーと補強用フローティングジョー3つ付き 用途：パイプ端部のねじ切り加工サイクルは次の通りです：外側の3つの自動調心式引き込みジョーが作動します。これにより、機械の中心線に対して管端の完璧なセンタリングが保証されます：次に、管は内部のフローティングジョーでクランプされ、可動式ジョーは引き込まれます。この治具は、端がまっすぐでないパイプに起因する加工不良をすべて排除します。 自動セルフセンタリングビッグスルーボアチャック 応用分野 航空機 ...

... 自動調心ビッグスルーボアチャック、油田旋盤用油圧フィードの特別な特許装置付き、未完成の既存の機械のため。 市場で唯一、高い把持力を持つチャック 応用分野 航空機、自動車、エネルギー、一般機械加工、重機、原子力、鉄道、風力発電機、サポート、トランスミッションなど ...

クランプ直径: 350 mm

... 1回のセットアップで4つの加工軸を持つ部品を加工するための自動割出チャック d. 350 mm 応用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 重量機械 - 原子力 - 鉄道 - 風力発電機およびサポート・トランスミッション装置 ...

クランプ直径: 350 mm - 2,500 mm

... 1回の位置決めのみで、より多くの軸の部品を加工するための自動割出チャック =-軸内、軸外でのインデックス加工が可能です。 -強力なクランプで切り屑の除去が可能 応用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 重機 - 原子力 - 鉄道 - 風力発電機、サポート、トランスミッションユニット ...

クランプ直径: 890 mm

... 手動式チャック 外径1600mm、3本の爪でセルフセンタリング可能 手動式 適用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 重量機械 - 原子力 - 鉄道 - 風力発電機およびサポート・トランスミッション装置 ...

... 自動チャック、3本の自動調心爪付き ＋3本のフローティングジョー -3本の爪による予備芯出しが必要な不規則な部品の強力な把持に使用し、3本のフローティング爪を介在させて6本の爪による確実な把持を実現。 - 2つの独立したピストンを持つ油圧ツインシリンダーと4つのマニホールドと1つのリカバリーを持つディストリビューターによる制御 適用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 大型機械 - 原子力 - 鉄道 - 風力発電機、サポートおよびトランスミッションユニット ...

... 6本の爪が2+2で連結されたセルフセンタリングチャックで、大径リングの一体加工に対応。 内側/外側昇降システムでクランプ。 - 大型ベアリングリングの加工 - 1回の位置決めで全加工が可能 - 最大クランプ力40,000 kg。 -ジョーのクイックシフティング 応用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 大型機械 - 原子力 - 鉄道 - 風力発電機、サポートおよびトランスミッションユニット ...

クランプ直径: 1,700 mm

... 3+3爪のセルフセンタリングチャック（独立作動式）。 ソリッドホイールの両面を同じ機械で加工する際に使用します。 応用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 重機 - 原子力 - 鉄道 - 風力発電機およびサポート・トランスミッション装置 ...

... 2+2による4本の爪のセルフセンタリングチャック 油圧作動式 -円形、長方形、正方形、不規則な形状の部品を電動でクランプするアプリケーション 適用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 重機 - 原子力 - 鉄道 - 風力発電機、サポートおよびトランスミッションユニット ...

直径: 800 mm - 7,000 mm

... タイプGD-RI 大口径 自動調心3爪チャック、普通部品の強力把持に最適。 -各爪の自動ストローク30 mm -各爪のストローク32 mmを手動で調整可能。 -一体型または分離型の油圧シリンダーによる制御 -ストローク制御のための装置 応用分野 航空機 - 自動車 - エネルギー - 一般機械加工 - 重機 - 原子力 - 鉄道 - 風力発電機、サポートおよびトランスミッション装置 ...
