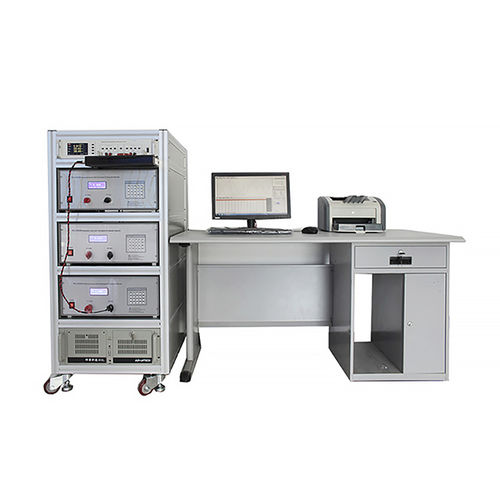

パワー測定装置 DX-2012SA

電流AC電流電圧

軟磁性交流測定装置DX-2012SAは、ソフトフェライト、パーマロイ、アモルファス、ナノ結晶などの軟磁性材料の交流ヒステリシスループ、磁化曲線、損失曲線を動的条件下（交流）で自動測定する装置です。 残留磁化Br、保磁力Hc、比全損失Ps、振幅透磁率μa、損失角δ、抵抗透磁率μR、誘導透磁率μL、弾性透磁率μ′、粘性透磁率μ " 、インダクタンス係数AL、Q値などの動的磁気特性パラメータを正確に計測します。 中国国家標準GB 5026-85、GB 3658-90、GB/T 9632.1-2002、GB/T 19346-2003、業界標準SJ/T 10281-91、国際標準IEC 60367-1、IEC 60404-6に適合している。 コンピュータおよび A/D の見本抽出の制御は従来のアナログの橋、頻度メートル、電流計、電圧メートルおよび力のメートル、全テスト プロセスを自動的に完了します取り替えます。 ACヒステリシスグラフ(DX-2012SA)の主な特長 1.試験サンプル品種：軟磁性フェライト、パーマロイ、アモルファス、nm結晶。 2.テストサンプル形状：環状、E型、U型。 3.磁気回路が閉じているテストサンプルは、サンプルに直接巻いて測定することができます。サンプル、着磁コイル（N1）、測定コイル（N2）で無負荷変圧器を構成します。 4.非誘導性抵抗は磁化コイルループに接続され、非誘導性抵抗の圧力損失の測定を通じて磁化電流と磁界強度を決定し、磁界ピーク値はデジタルフィードバックによってロックすることができ、磁界ロック精度0.5％。
