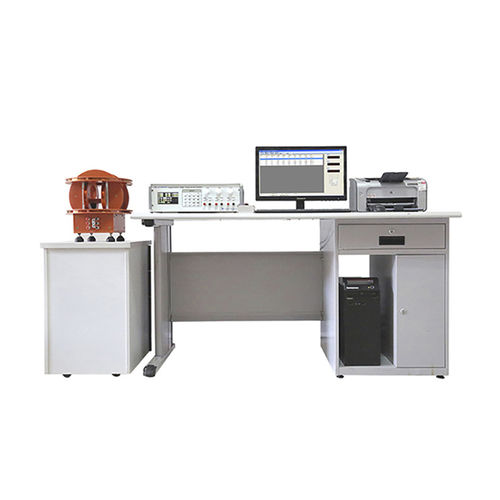

地磁場測定装置 DX-2012AM

宇宙産業用

永久磁石式偏角測定器DX-2012AMは、3次元ヘルムホルツコイルを独立した3成分磁束計に接続したもので、ハードウェア試験部を構成している。3成分の試験データはコンピューターで変換され、永久磁石材料品質試験システム一式を構成します。 試料台に磁石を置き、引っ張り方式で磁束成分を試験し、磁気モーメントと主軸方向の磁界の偏角度を計算で求めます。全磁気モーメントM、主軸磁気偏角α、Øx、Øy、Øz、対応するテストコイルのコイル定数を表示することができます。 ハードウェア構成は、高速32桁M4シングルチップ方式、3組のフラックスメーター内蔵、7インチ800*480解像度LCDです。 ヘルムホルツコイル1個で、永久磁石が磁化方向に発生する磁気モーメントMを測定することができます。磁気モーメントMは、KHがヘルムホルツコイル定数である関係式M=KH×Φを通して得ることができ、Φはコイルへの磁気誘導の磁束である。磁化後の永久磁石の品質検査には、ヘルムホルツコイルが採用され、広く普及している。設計された一次元、三次元のヘルムホルツコイルが、国際的な同業者との相互パラメータ伝送に参加することは、極めて重要なことである。 知恵を絞って完成させたDX-2012AM磁気偏角測定器は、新製品として市場に送り出すことができる。
