地磁場測定装置 DX series

同心性表面用3D

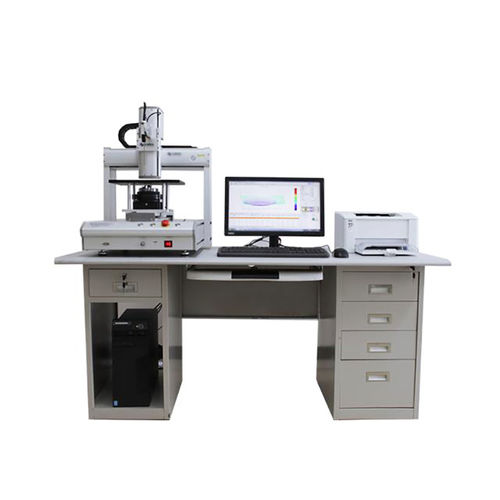

デキシンマグ社が独自に開発した表面磁界分布測定器DX-2012Rシリーズは、磁石の磁化精度を正しく評価し、磁気リングの品質検査に欠かせないツールである。 XY座標、P極座標、3D磁場分布、相対基本波高調波解析などのテストレポートを提供でき、永久磁石、永久磁石モーターのステーターやローター、DC磁場コイル、電磁石などの品質検査に対応できます。 この測定器には、さまざまなテストフィクスチャー（三次元テストプローブ、回転台、積載台など）を装備することができます。高同心度設計と高精度レベルのプローブリターン付き。 製品のスキャンスペースは800mm*800mm*800mmです。 空間磁界分布測定器は、主に産業用コンピューター（測定ソフトウェア）、モーションコントロールシステム、データ収集システムで構成されています。 まず、試験コマンドを産業用制御コンピューターから送信し、モーションコントロールシステムを制御して設定された運動軌道を完成させ、同時にデータ収集システムの作業を制御する。データ収集システムは、ホールセンサーを通じてX、Y、Z方向のデータを収集し、そのデータを産業用制御システムに送信します。コンピュータはデータ処理を行い、最終的に3次元の磁場分布図を得ることができます。
