シミュレーションソフトウェア ScrewCAM

製造業用CAO切断

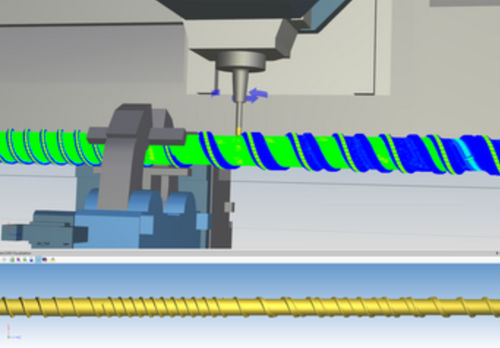

ScrewCAMは、プラスチック業界向けの可塑化ネジの製造用に開発されたCrashGuard Studioのソフトウェア拡張です。ネジ形状のモデリングでは、2D図面データまたはパラメータで十分です。ネジの3D CADモデルは不要です。ネジ製造プロセスにはモデリング、NCプログラム作成、シミュレーション、製造の4段階あります。 直径、ピッチ、壁の傾斜、半径、バーまたはチャンネル幅、深さプロファイルを入力し、シリンダー開発レベルでのバー輪郭の2Dモジュロ表現とネジの3Dターゲット形状のプレビューにより、2D図面データとパラメータに基づくネジ形状のインタラクティブなモデリング。 個別の機械加工プロセスを定義し、ツール、切削速度、切り込み深さ、送り速度、削り代などを選択して、NCプログラムを作成します。NCプログラムは自動生成されます。後の段階で修正が行われると、影響を受けるすべてのステップがそれに応じて再計算されます。壁の仕上げについては、「最適フィット」ツール配置により、高価なフォームカッターの代わりに、標準ツールが使用できます。 CrashGuard Studio®の3Dシミュレーションにより、NCプログラム全体で衝突チェックを行い、材料除去シミュレーションとネジの3Dターゲット形状に対する形状検証を使用して、生成されたワークピース形状の正しさを確認することができます。 機械での生産。 プログラミングの基礎となる2D図面 3Dオブジェクトプレビューを生成できる ワークピースを製造するためのすべての機械加工ステップが、1つのソフトウェアパッケージに含まれている CrashGuard Studioでシミュレーションが可能 フォームカッターの代わりに、標準ツールを使用することによるコスト削減
