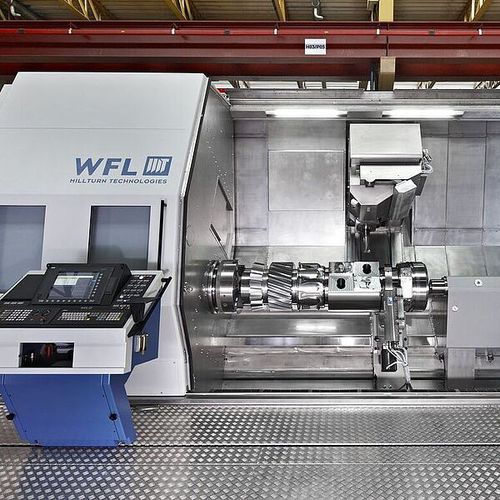

CNCフライス盤 M100

横型航空用5軸またはそれ以上

モデルM100、M120、M150 WFL Millturn Technologiesは、最大長さ8m*の 複合ワークピースの単一機械加工を可能にする、絶対的に他よりも優れた多機能ターニングボーリング、ミーリングセンターを提供します。スピンドルドライブの高い出力とトルクに加え、すべての軸の力強い送り推力により、優れた動力性能と最高の生産性を約束します。 ツールの角度にかかわらず、ターニング、ミーリング加工、ボーリング加工、ギヤ、切削、ガンドリル加工、ID 機械加工が可能です。最大5つの軸の補間により、あらゆる幾何形状の機械加工を実現します。ねずみ鋳鉄製の頑丈でシングルピース60°のスラントベッドおよび、十分な面積の幅広いサイズのガイドウェイを使用することにより、完全な安定性と最適な反振動挙動が確実になります。比類ない豊富なハードウェアおよびソフトウェアオプション群や細部まで作り込まれたマシン構造は、長年にわたる最先端技術の結果です。 一目でハイライト 人間工学的に設計された作業スペース インプロセス測定 右側に搭載されたチャック 芯間 mm 2000/3000/5000/6500/8000/10000/12000 加工径、スライダー トップ mm 900 1140 1480 最大ターニング径、ベッド上 mm 980/940/920/880/860/820/780 1220/1180/1160/1120/1100/1060/1020 1560/1520/1500/1460/1440/1400/1360 ターニングスピンドル最大トルク、40% デューティーサイクル Nm 6400/10160//8790/14000 6400/10160//8790/14000 6400/10160//8790/14000 ターニングスピンドル最大トルク、100% デューティーサイクル Nm 4600/7300//7810/12400 4600/7300//7810/12400 4600/7300//7810/12400 ターニングスピンドル最大回転数 min-1 1600 / 1000 // 1600 /1000 1600/1000//1600/1000 1600/1000//1600/1000 ミーリングスピンドル最大トルク、100% デューティーサイクル Nm 315/730 315//500/310//730 500/310//730 ミーリングスピンドル最大回転数 min-1 6000/3200 6000//5000/8000//3200 5000/8000//3200 旋回角度 B軸 度 - 110/+90 - 110/+90 - 110/+90 500(-200...+300) 650(-300...+350) 800(-450...+350) 移動量 X軸、30 kW、55 kW mm 920(-20…+900) 1120(-20…+1100) 1120(-20…+1100) 移動量 X軸、45kW mm 1100(-20...+1080) 1150(-20...+1130) 芯押し台 –クイル径 mm 180 180/300 300 工具マガジン 数 36/72/108 / * 36/72/108 / * 36/72 /108/ * SIEMENS社製制御機構 タイプ SINUMERIK 840D sl SINUMERIK 840D sl SINUMERIK 840D sl
