6 軸測定アーム XRHGantry CR

宇宙産業用

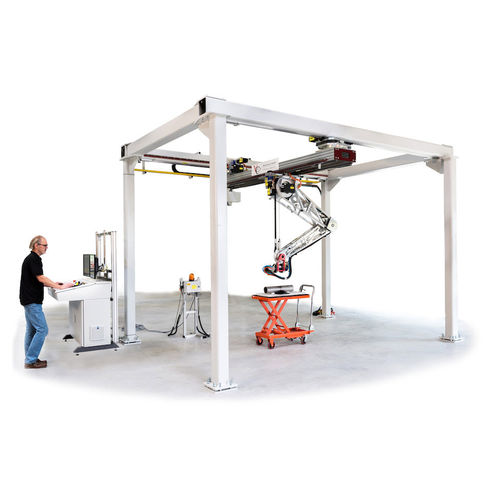

重量物、大型、異形部品の検査には、汎用性が高く、拡張性の高いシステムが必要です。XRHGantry CRは、コンピューテッドラジオグラフィー（CR）またはフィルム（RT）技術を使用するように設計されたルーフマウント型のターンキーソリューションです。 VisiConsultは、フラットパネルディテクタ（FPD/DDA）によるリアルタイムのデジタルラジオグラフィー（DR）の導入を提案しています。しかし、アプリケーションの要件や検査プロセスによって、フィルムやCR（Computed Radiography）プレートを使用しなければならない場合もあります。XRHGantryCRは、フィルムではやや時間がかかる検査工程をスピードアップし、柔軟なワークフローを提供するために開発されました。 超精密モーターにより、一般的な検査手順をシーケンスに自動化することができます。チューブを傾けることで、溶接部の楕円形検査も可能です。また、X線源は用途に応じて最大450kVまで拡張可能で、X線室やキャビネット内に設置することができます。また、すべての軸がCNCでプログラム可能であり、パーツマニピュレーターやパーツテーブルをオプションで追加できます。検査室内では、レール、リフティングカート、フォークリフトを使用して重い部品を移動することができます。XRHGantryCRの寸法は、既存の検査室に合わせて変更することが可能です。検査室がない場合、VisiConsultは折りたたみ式のX線キャビネットを搭載したシステムを提供することもできます。 ライブエンハンスメントを含む鮮明なデジタルX線画像 大型、重量、複雑な部品の検査に最適な設計 自動化された検査シーケンスとプログラム可能なCNCドライブ 航空宇宙産業（NADCAP）での多くの実績があります。 CRおよびRT検査用に設計 寸法、レイアウト、自由度の面でカスタマイズ可能
