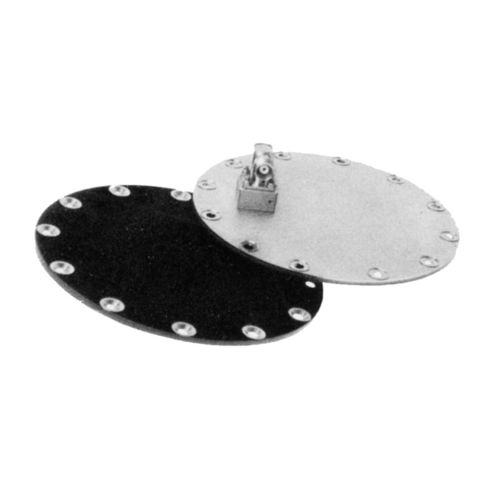

このアンテナはフラットマイクロストリップデザインで、AS-2595/APN-194(V)、U B Corpの部品番号AD43011-F16と機械的に互換性があります。 このアンテナは、より高いアンテナアイソレーションのアプリケーションのために設計されました。
アプリケーション
レーダー高度計
AS-3831/APN-209
AS-2595/APN-194
ヘリコプタ
周波数範囲 低周波(GHz) -
4.250
周波数帯域:高周波(GHz) - 250
4.350
周波数範囲 - 4250 - 4350 MHz
VSWR - 1.8:1 @ 4300 MHz
2.2:1 @ バンドエッジ
ゲイン - +10.5 dbi @ 4300 MHz
パワーハンドリング - 1KW Pk @ .002 D.C.
サイドローブ - >25dbダウン
アイソレーション - >88 db @ 2.0 ft.spacing
インピーダンス - 50オーム
重量 - 8.0オンス
コネクター - TNCメス
---
