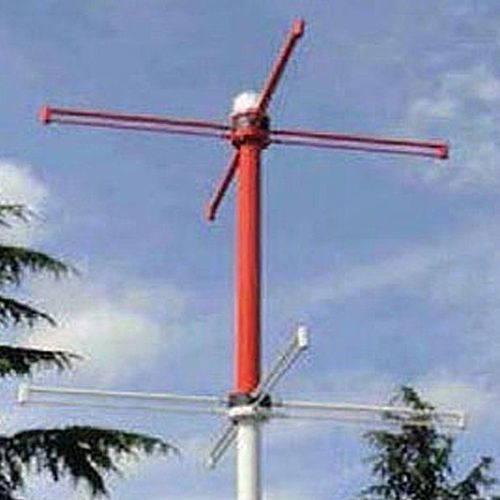

ANT9009H送信アンテナは、GBAS VHFデータ放送用に設計されています。2段のH-POL直交半波ダイポールで構成され、無指向性を提供します。
主な特長
周波数範囲:108-118MHz
偏波特性:水平
インピーダンス:50Ω
VSWR : <1.5:1
垂直パターン:半球状
水平パターン:+ 0.5 dBで無指向性
公称利得:3 dBi
入力パワー : 300 W cw
コネクター : Nメス
機械的特性
高さ : 2.83 m
最大幅 : 1.7 m
重量 : <20 kg
温度 : -40~+70 °C
等価表面積 : 0.45 m2
最大風速 : 200 km/h (マスト使用時)
取付 :オプションマストあり
オプションの障害灯 : ICAO準拠、100 000 H
---
