Oリングジョイント QUALISEAL®

航空機用静的

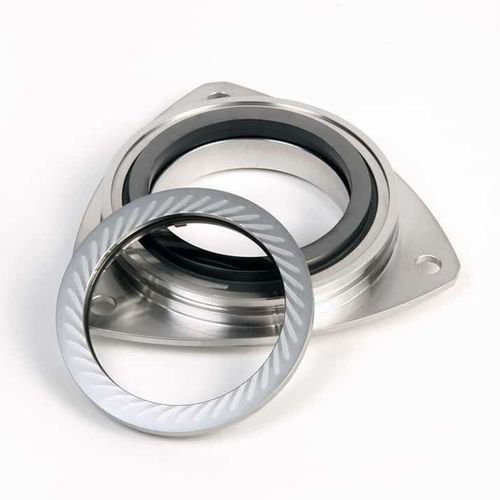

クオリーサル® 非接触型リフトオフシールは、産業用ポンプやコンプレッサーに数十年にわたって使用されてきたフィルムライドシールです。メイティングリングの表面には、独自の機能が設計されています。メイティングリングが回転すると、これらの特徴によって空気がシール面の収束する隙間に押し込まれ、主要なシール要素の間で圧力が上昇します。圧力が十分に高くなると、面が分離し、流体力学的または非接触モードで動作する。これらの機能は、内径の空気を利用して揚力を発生させます。静的シーリングダムは、部品が回転していないときのリークを防ぎます。多くの航空宇宙用途では、急速な熱変化、絶えず変化する圧力、高高度の条件により、シールの平坦性を長期にわたって確実に維持しなければならないソリューションが求められる。非接触式シールを使用することで、フェースシールとメイティングリングはほとんど漏れなく動作し、摩耗もほとんどありません。 特徴と優位性 以下の利点があります： 接触式フェイスシールと比較して、発熱量が大幅に減少し、摩耗が減少します。 事実上のゼロリーク 特別なコーティングや素材を必要としない堅牢な設計 既存の接触面シールと同じスペースに収まることができます。 堅牢な性能と長寿命化 特徴。 外径のOリングをスリップフィットで使用するか、またはユニットのシールボアに圧入するように設計することができます。 アンバランスまたはバランスのとれたデザイン エラストマーコンパウンド、金属ベローズ、スプリング通電型二次シールのオプションは、様々な流体および温度のアプリケーションで利用できます。 テイクパーツまたはユニット化されたシールデザイン シール設計では、高圧速度(PV)や極端な振動用途を含む幅広い用途に対応するために、シール面の材料グレードを取り入れています。 製品用途 航空宇宙産業 ポンプ 理想的です。 漏れがほぼゼロになるようなハイステークス環境
