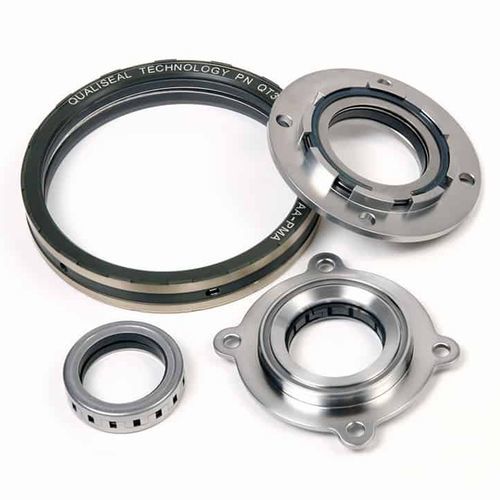

炭素製ジョイント

航空機用スプリング

ある種の極端なアプリケーションでは、個々のセグメントで構成されたパーツの方が、シングルピースのユニットよりも重要な性能要件を満たす場合があります。 セグメントシールはシャフトに直接乗るタイプで、主に低圧用途に使用されます。 このシールは、シャフトやローターに接触する一連のセグメント化されたカーボンリングを含んでいます。シールハウジング内のセグメントは、回転防止キーまたはピンによって適切な位置に保たれています。二次シールは、シールリングの軸方向のバネ荷重がハウジング面の内面にかかることで形成されます。動作中、連続したシールは常に一次または二次シール面と接触しています。 製品用途 航空宇宙産業 産業界 理想的です。 ガスシールと低圧液体のシール 特徴と優位性 以下の利点があります： 無制限のシャフト軸方向の動きに対する公差 オイルや汚染物質のプロセスガス側への移行を防ぐ リーク率はシールの寿命まで一定 特徴。 シャフトに直接乗る 特殊なギャップセグメントにより、シールの寸法を調整して漏れを最小限に抑えることができる 圧縮スプリングとガータースプリングにより、低デルタ圧力やシャットダウン時にセグメントが相手の表面に接触することを保証 デザインコンフィグレーション。 多彩なシールリングセグメント構成 圧力バランスの取れたセグメント 破断したリング マルチプルシール・ラビリンス 内部加圧型シール 内部に通気性のあるシール
