分析ソフトウェア EddyEVA

デザイン航空用3D

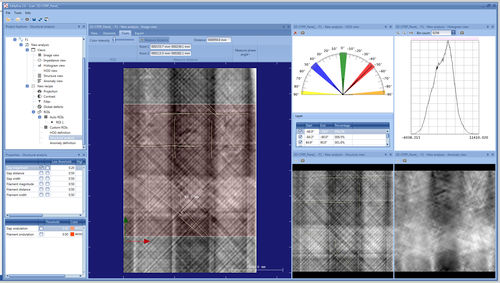

渦電流データをより高度に自動解釈する必要がありますか？EddyEVAは、取り込んだ2Dおよび3Dスキャンデータの評価を支援するように設計されています。評価レシピを保存、ロードし、1つのスキャンから多数のスキャンに適用することで、渦電流データの高速かつ高度な解析をサポートします。 利点 一連の測定（類似製品）に同じ評価レシピを適用 しきい値に基づくギャップのマーキング（ギャップアルゴリズム レポートの作成（テンプレートあり） 個々の分析のために、より小さな関心領域への自動分離 結果は、測定レシピを変更するための結論となる 特徴 渦電流スキャンを表示するためのグラフィカル・ユーザー・インターフェースのみ スキャンの読み込み（データは渦電流の実数値と虚数値） 要素 インピーダンス表示（高度な渦電流表示）。テクスチャーアルゴリズムではなく、電気伝導度の違いに基づいて金属介在物を選択することが可能。 スキャンの回転、ストレッチ、ズーム - スキャンが非常に大きいか小さい場合。 HOG - 配向勾配のヒストグラム = 検出された繊維配向を示す。 ヒストグラム - データの分布を示す。コントラストを向上させるために、低いデータまたは高いデータをカットします。 層検出 - 自動および手動。関連する繊維配向を選択し、許容誤差を設定（例：45° +- 3°許容誤差）。 フィルタリング - スキャンをシャープにする、水平または垂直フィルタ。 コントラスト - 白黒のコントラストを強調 ギャップアルゴリズム - しきい値に基づいてギャップを検出します。 複数関心領域 - スキャン全体を小さな領域に分割し、詳細な分析を行います。 編集可能なレポートdocx、pdf、rtf形式 同じ設定で複数のスキャンを評価するための評価レシピの保存と適用 様々な製品の複数スキャンを比較
