3D映像用亀裂検知器 EddyCus® CF inline ISO

航空用

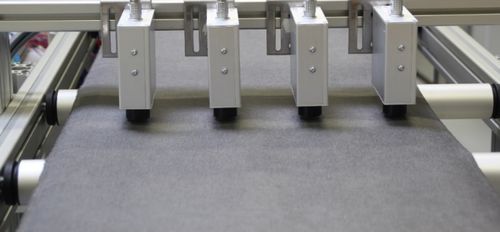

オンライン・プロセス・モニタリングにより、炭素繊維材料の即時フィードバックとクローズドループ製造が可能です。CF inline ISOは、再生炭素繊維、UDテープまたは同様の構成の連続ロールtoロールプロセスの等方性データを提供します。このソリューションは、ウェブ幅全体にわたるリアルタイムのデータを競争力のある価格で提供します。 EddyCus® CF inline ISOは、スタック全体の各繊維層の繊維配向と繊維面 積を記録するためのインラインソリューションです。これにより、目標からの逸脱が検出された場合、直ちに対応し、層を再調整することができます。このモニタリングシステムは、1点または複数のレーンにおいて、0°、90°、-45°、45°など、さまざまな角度で繊維層をモニタリングすることができます。このシステムは、リファレンスの極座標プロットと現在製造されているプライの極座標プロットを比較し、変曲点の角度の違いやプロットの長さをチェックします。これにより、層の向きや各層の繊維面積重量など、製品の品質判断や製造工程の監視に必要な情報を得ることができます。右の写真は、2層スタックの可視化の可能性のある例です。黒い線は基準によって決定された期待値、赤い線は測定された汚れの値に相当します。 右の極座標図はどのように解釈すればよいのでしょうか？ 繊維の配向は期待値にかなり近い形で対応しています。このことは、基準材と検査材の変曲点が同じ角度を持っていることからもわかります。 繊維面積の重さは、期待された結果から大きく外れています。
