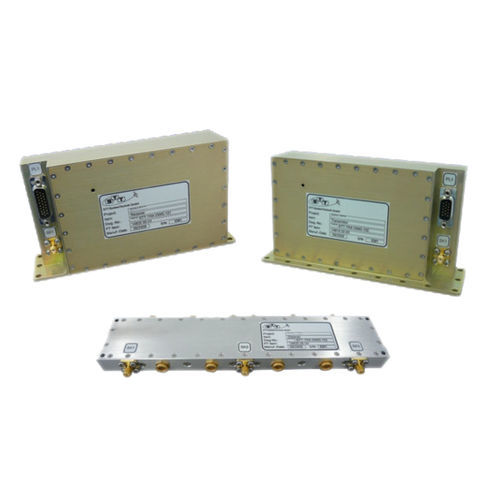

トランシーバー SSTRC-1000

航空機用

SSTRX-1000 Sバンド衛星トランシーバーは、非常にコンパクトで堅牢な設計が特徴です。衛星や宇宙船の厳しい環境下でも確実に動作するように設計されており、LEO衛星での使用も認定されています。 SSTRX-1000システムは、S-Band周波数帯で動作します。地上局と衛星間のコマンドおよびテレメトリデータの双方向伝送に最適化されています。 SSTRX-1000トランシーバは、BPSKテレメトリ送信機、ビットシンクロナイザ／データ再生器およびダイプレキシングフィルタを内蔵したテレコマンド受信機で構成されています。 キャリア周波数 - 2200〜2290MHzの範囲 周波数安定度/エージング - ±10ppm // 1ppm/a 送信電力 - 100mW～5W (オプションで10W) 変調方式 - 10kbps～4Mbps (BPSK) キャリアサプレッション - 30 dBc スプリアス/ハーモニクス - 60 dBc 位相雑音 - 2° rms 電源 - 20～36VDC 消費電力 - 18W、typ.（5W出力時） 寸法 - 170 x 90 x 49 mm マウントフランジを含む 重量 - 730グラム 搬送波周波数 - 2025～2110MHz 周波数安定度 // エージング - ±10ppm // 1ppm/a 変調方式 - 8/16 kHzサブキャリアに2/4 kbps、8～256 kbps SP-L BER 10-6 - -118 dBm typ. (4 kbps時) 電源電圧 - DC20～36V 消費電力 - 2.5 ワット，typ. 寸法 - 170 x 90 x 38 mm （マウントフランジを含む 重量 - 750グラム
