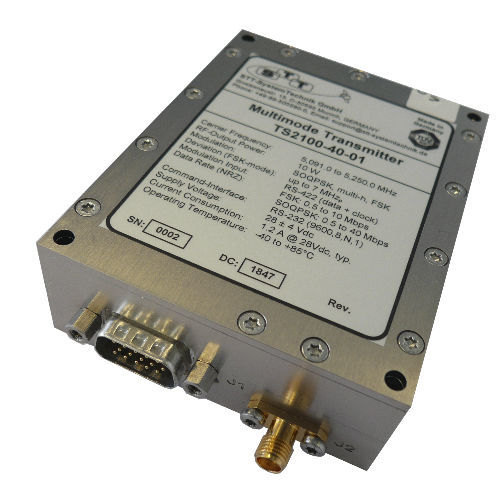

C-bandビデオ送信器 TS2100

航空機用

TS2100シリーズは、デジタルデータの帯域幅を効率的に伝送するために設計されたCバンドマルチモードトランスミッタです。キャリア周波数、出力電力などの動作パラメータは、シリアルインタフェース（RS-232/RS-485のV24）を介してプログラム可能です。TS2100トランスミッタは、超小型、低質量、高効率で、IRIG106-15規格に適合するように設計されています。 RF出力 周波数範囲 - 5091～5250MHz 周波数選択 - 100MHz帯域内、100kHzステップでプログラマブル 周波数安定度 - ≦ ± 0,002 出力電力 - 1～10ワット、最小。 出力インピーダンス - 50オーム 高調波、スプリアス - ≤ -60 dBc オープン/ショート保護 - はい、内部アイソレータによる ターンオン起動時間 - 1秒以下 変調方式 タイプ - PCM/FM、SOQPSK、マルチH 入力 - データ＋クロック TTLまたはRS-422 信号範囲 - 1～40Mbps (NRZ) DC電源 電源 - DC24 ～ 32 V 逆電圧保護 - 内蔵シリアルダイオードによる保護 過電圧保護 - 最大 50 V/10 ms のスパイクに対応 消費電力 - 1.4A, typ.28VDC (10ワット)
