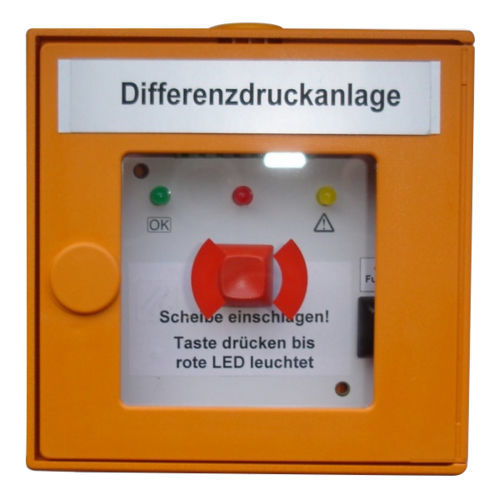

防爆発信機 DKM

青緑オレンジ

>アプリケーションの領域ERKを使用した/使用しない機械式排煙システムの制御 >インジケーター：緑色LED「運転表示」 赤色LED「煙警報」 黄色LED「集団障害」。 >操作電圧: 24 V AC ± 10 >ボタンが押される。「ERK OPEN」、「排煙ファンON」。 >ボタンが解除された状態。自動 >スイッチング電圧：24 VAC/DC >切換えの流れ: 1 A >トリッピング抵抗：1.5k >端子間抵抗：1 k >接点SI：最大24 V >保護等級IP 54 >ターミナル: max. 1.5 mm 2 >上部と下部のケーブル挿入口。ケーブルグランド（d=9-13mm）または現場用ネジ接続（M20x1.5）により接続。 押しボタン式アラームパネルは、トリガーおよび評価ユニットを介して、防煙圧 力システムの手動トリガーおよび試運転に使用されます。制御ユニットと押しボタン式感知器の間の接続経路は、ケーブルの断線や短絡を監視しています。LEDは、押しボタン式感知器の状態を表示します。 動作表示用緑色LED 煙警報用の赤色LED 集団故障の場合、黄色のLED 押しボタン式警報器には個別にラベルを貼ることができ、適用分野に応じて以下の色を用意しています。DKMブルー、DKMグレー、DKMオレンジ、DKMイエロー。
