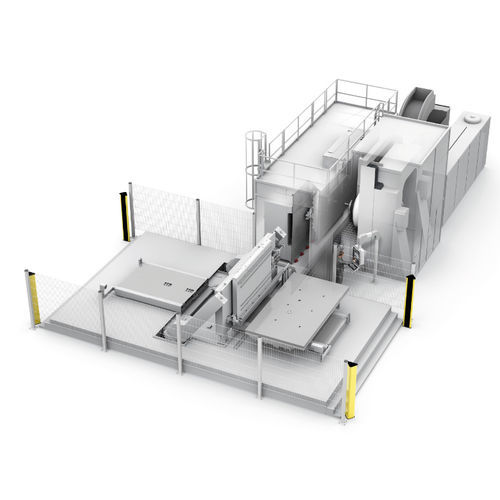

5軸複合工作機械 ECOSPEED F 2035

横型宇宙産業用

シャルマンは、中型アルミ構造部品の高速加工用にECOSPEED Fを開発しました。水平主軸配置、垂直パレット配置、高速移動（50 m/min）と高加速度（9.81 m/s²）を実現するパラレルキネマティック加工ヘッドSprint Z3は、すべて成功したECOSPEEDのものです。 Fバージョンは標準のECOSPEEDと異なり、機械コラムが固定されています。パレットは垂直に配置されたテーブル群上をX方向に移動します。ECOSPEED Fには、X軸と平行に配置された回転式ダブルパレットステーションが装備されており、加工サイクル中にコンポーネントのローディングとアンローディングが可能です。 パラレルキネマティック加工ヘッド - Sprint Z3 Sprint Z3とパラレルキネマティックコンセプト：3つのパラレルリニアアクシストドライブが、樽型の主軸台に放射状に等間隔に取り付けられています。スピンドルプラットフォームは、一端が単純なピボット、もう一端がボールジョイントの剛性レバーによって各ドライブに接続されています。高性能モータースピンドルがスピンドルプラットフォームに取り付けられている。 最高の可用性 実績のあるコンポーネントにより、この機械は従来の機械コンセプトよりもはるかに高い稼働率を提供します。 全軸加速 全軸1Gの高加減速。 高効率な切り屑排出と加工面品質 機械コンセプトは、最高の仕上げ面品質でアルミニウム構造部品を加工するための世界で最も生産性の高いソリューションとして有効です。 ヘッドアタッチメント アンギュラーミリングヘッドのようなヘッドアタッチメントの自動交換。
