5軸複合工作機械 ECOSPEED F 1540
横型宇宙産業用移動式テーブル

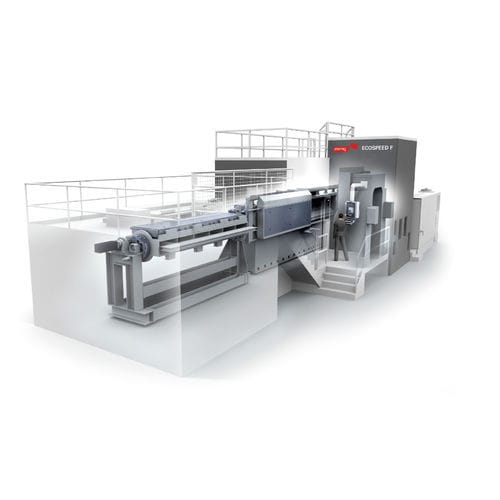

5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 2
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 3
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 4
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 5
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 6
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 7
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 8
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 9
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 10
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 11
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 12
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 13
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 14
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 15
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 16
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 17
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 18
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 19
5軸複合工作機械 - ECOSPEED F 1540 - STARRAG AG - 横型 / 宇宙産業用 / 移動式テーブル - 画像 - 20
お気に入りに追加する
商品比較に追加する


特徴

軸数
5軸
主軸オリエンテーション
横型
応用
宇宙産業用
その他の特徴
移動式テーブル
回転速度

30,000 rpm
(188,496 rad.min-1)

X軸移動距離

4,300 mm
(169.29 in)

Y軸移動距離

1,600 mm
(62.99 in)

Z軸移動距離

370 mm, 670 mm
(14.57 in, 26.38 in)

詳細

エコスピードは、航空宇宙産業における複雑アルミ構造部品の最も経済的な加工方法の代名詞です。独自のパラレルキネマティックスプリントZ3マシニングヘッドをベースとするエコスピードは、航空宇宙産業におけるモノリシックアルミ構造部品の高性能切削加工において、最も生産性の高いソリューションです。エコスピードファミリーは、市場の要求に応えるべく継続的に開発されてきました。市場からの新たな挑戦は、エンドユーザーとの緊密なコンタクトにより、チーム体制で実施されています。 スターラグ・テクノロジーGmbHの経営陣は、高切削速度で細長い構造部品を加工し、複雑な5軸形状を5面アクセスで加工するために最適化された経済的なEcospeedを提供することを求めました。 パラレルキネマティック加工ヘッド - Sprint Z3 Sprint Z3とパラレルキネマティックコンセプト:3つのパラレルリニアアクシス・ドライブが、樽型の主軸台に放射状に等間隔に取り付けられています。スピンドルプラットフォームは、一端が単純なピボット、もう一端がボールジョイントの剛性レバーによって各ドライブに接続されています。高性能モータースピンドルがスピンドルプラットフォームに取り付けられている。 最高の可用性 実績のあるコンポーネントにより、この機械は従来の機械コンセプトよりもはるかに高い稼働率を提供します。 全軸加速 全軸1Gの高加減速。 高効率な切り屑排出と加工面品質 機械コンセプトは、最高の仕上げ面品質でアルミニウム構造部品を加工するための世界で最も生産性の高いソリューションとして有効です。

---
