6 軸複合工作機械 TS

縦型航空用CNC

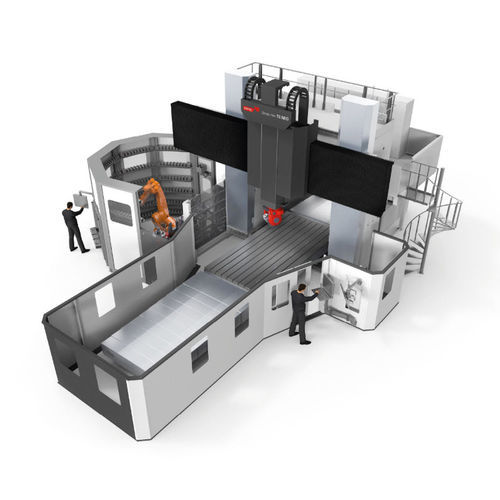

機械メーカーや工具メーカーにとって、特に大型コンポーネントを扱う場合、柔軟性、効率、精度は非常に重要な役割を果たします。この3つの要件から、固定式および可動式のクロスビームを備えたガントリーマシニングセンターTFS NEOが開発されました。このガントリーマシニングセンターTFS NEOでは、お客様がモジュール方式で、お客様に適したテーブル設計、制御装置、ミーリングユニットを選択できます。TFS NEOは、新しいフライス加工ユニットと改良型C軸（±400°）を搭載しており、その優れた柔軟性により、高精度の機械部品を効率的に生産することができます。 自動交換可能な多数のミーリングヘッドにより、機械の適用範囲における柔軟性が向上します。 TFSは、工具やスピンドルの自動交換、工具やワークの測定も可能です。 ミーリングユニット D40 ミーリングユニット D40 は、C 軸と最大 40 kW の出力 (S1) を備え、位置決めとクランプが可能な P バージョンと、連続制御の C バージョンがあります。 ツールホルダー ツールインターフェースとして、SK50、HSK-A100、HSK A63を用意しています。 工具測定/ワーク計測 自動工具測定と部品プローブ計測が可能です。 自動工具交換装置 このシリーズは、最大80ポケットのチェーン式マガジンや最大320ポケットのロボットサポート式マガジンなど、様々なツールマガジンソリューションを提供します。 マスター/スレーブドライブ ダブルピニオン、2つのフィードドライブによる電子式プリロード 高い剛性 高い位置精度 ドライブエレメント数の削減による容易なメンテナンス フォーク型ミーリングヘッド Pバージョンでは3+2軸加工用、Cバージョンでは5軸加工用の自社製フォークタイプヘッド。 制御オプション ハイデンハイン iTNC 530 またはシーメンス Sinumerik 840 D 制御が可能。
