品質ソフトウェア Optitool

分析シミュレーション切断

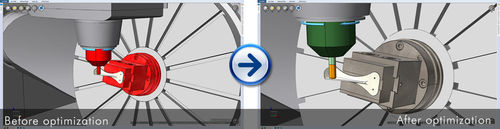

NCSIMUL Optitoolは、切削条件を分析し、「エアカット」を劇的に減らし、送り速度を最適化し、より良い切削戦略を立てることを可能にします。その結果、生産サイクルタイムの短縮、切削作業の効率化、将来のアプリケーションのための新しいGコード最適化ファイルの迅速な開発などのメリットが得られます。 このNCSIMUL Machineモジュールは、NCプログラム（3軸から5軸のシミュレーションソフトウェアまで）の工具長、エアーカット、切削条件を最適化することが可能です。 プログラムの動作サイクルを短縮 加工品質の向上 工具長の最適化（NCSIMUL Machine標準機能） 曲げ現象の低減、および工具サポート（アタッチメント＋エクステンション）との衝突リスクの低減 工具支持部との衝突を抑制し、工具折損を低減 エアカッティングの最適化 NCSIMUL Optitoolにより、NCSIMUL Machineのユーザーは、エアカットを最小限に抑え、高速動作（または高速での作業送り速度）を最大限に活用するために、独自のアプローチおよびリトラクト動作パラメータを定義することができます。 多基準探索によるブロック内の各工具パスセクションの切削条件解析 NCSIMUL Optitoolは、1つまたは複数の工具のNCプログラムを、切削パラメータに応じて解析する多基準検索機能を備えています。NCSIMUL Optitoolは、プログラムを修正することなく、ユーザーが定義した切削条件に合致しない工具軌跡部分（工具径の関数で設定可能）を発見することが可能です。
