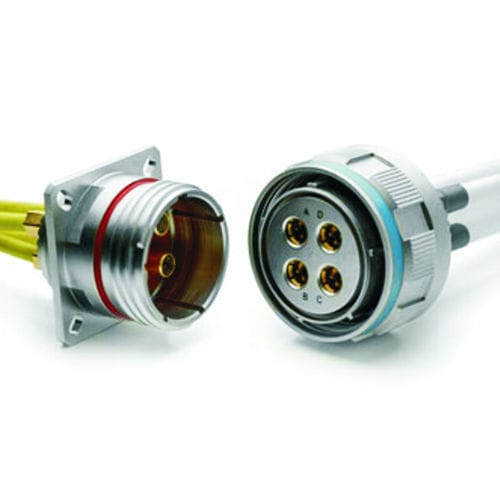

データコネクター MIL-DTL-38999

オーディオ/ビデオボード航空機用

2Gbpsを超えるデータレートと3Ghzまでの帯域幅を提供します。このコネクターは、ボード間高速データ転送用の整合インピーダンス差動ペア相互接続を介して駆動することができ、デジタルオーディオ/ビデオ信号の信頼性の高い高速転送に最適です。 特長と利点 2Gビット/秒を超えるデータレート 帯域幅：最大3 GHz ボード間高速データ転送用の整合インピーダンス差動ペア相互接続を介して駆動可能 デジタル・オーディオ/ビデオ信号の信頼性の高い高速転送に最適 100Ω用整合インピーダンス±10Ω 標準化されたバックシェル。 組み立てが容易なクアドラックス構造。 完全圧着終端。 推奨バックシェルM85049/21 (str) * M85049/88 (str) * M85049/89 (45- w/extender) Smiths Interconnectでは、コネクタケーブルアセンブリの高周波性能を乱す可能性のある、きつい曲げ半径方向または高い圧縮力がケーブルに加わるのを避けるバックシェルのみを推奨しています。 Smiths Interconnectは、高速イーサネット、Firewire、およびファイバチャネルアプリケーション向けに、差動Quadraxコネクタ、コンタクト、およびケーブルアセンブリの完全な製品ラインを提供しています。差動ペアQuadraxコネクタは、高速マッチドインピーダンスデータオンデマンドアプリケーションで優れた性能を発揮します。信号対信号および信号対シールドの特性インピーダンスは、コネクタペア全体で維持されます。Smiths Interconnectは、過酷な環境アプリケーション向けに、より堅牢なアセンブリを提供する逆性クアドラックスコンタクトを提供しています。この代替構成では、より露出したQuadraxピンコンタクトインシュレータ内に、より強力で大径のインナーソケットコンタクトが配置されます。
