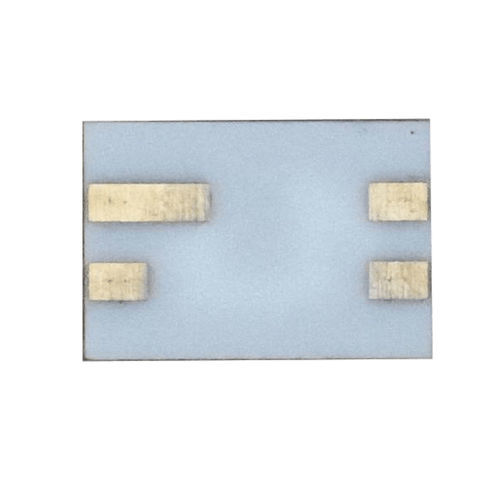

フォトトランジスタフォトカプラ OLC049

超小型表面実装式

OLC049は、ガンマ線、中性子線、陽子線などの放射線環境において、高い電流伝達率（CTR）と低い飽和VCEで光絶縁を必要とする大型衛星コンステレーション・アプリケーションに使用できます。各オプトカプラはLEDとN-P-Nシリコンフォトトトランジスタで構成され、電気的に絶縁されていますが、非密閉型4ピンLCC（リードレスチップキャリア）パッケージ内で光学的に結合されています。 OLC049オプトカプラのハーメチック表面実装バージョンは、OLS049として、非スクリーンカタログ版と高信頼性スクリーン版の両方が入手可能です。 OLC049の機能ブロック図を図1に示します。OLC049 の絶対最大定格は表 1 に示されています。電気的仕様は表 2 に示す。 OLC049 の代表的な性能特性を図 2～4 に示します。典型的なスイッチング試験回路を図 5 に、OLC049 のパッケージ寸法を図 6 に示す。 特長 - 小型非密閉表面実装パッケージ - 耐放射線性 - 55 °C～+125 °Cの周囲温度範囲で高いCTRを保証 - 1000 VDC電気絶縁
