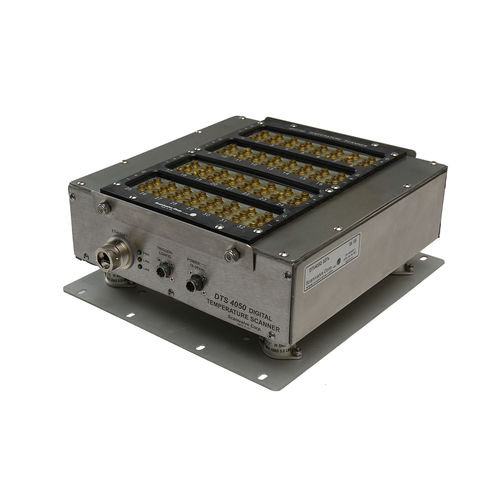

シグナル分析装置 DTS4050 32

ノイズ卓上型航空用

デジタル信号処理によるリアルタイム・オペレーティング・システム 22ビット・アナログ・デジタル・コンバーター E、J、K、N、R、S、T、Bタイプに対応 工学単位出力、°C、°F、°R、°KおよびmVolts 1000 Vdcチャンネル間絶縁 600 Vdc入力絶縁 160 dB、0-60Hzコモンモード除去 50-60Hzコモンモードノイズ除去 ソフトウェアによるオープン熱電対テスト イーサネット100baseT TCP/IPプロトコル "ネットワーク・レディ" IEEE1588 PTPv2時間同期に対応 精度 ±0.5 °C（熱電対タイプに制限あり） 概要 モデルDTS4050/64Tx、デジタル温度スキャナー、マルチチャンネル熱電対スキャナーです。使用可能なチャンネル構成は16、32、64チャンネルです。DTSは、RAM、インテグラル・ローパス・フィルタ、22ビットA/Dコンバータ、マイクロプロセッサを内蔵し、堅牢なスタンドアローン・スキャナです。各チャンネル入力の均一温度基準（UTR）用に等温ブロックが組み込まれています。標準熱電対タイプのNIST熱電対テーブルがフラッシュ・メモリーに保存され、設定可能な工学単位への正確な変換に使用されます。マイクロプロセッサは、これらのルックアップテーブルを使用して、mV入力を工学単位に変換します。温度データは、°C、°F、°R、K、ミリボルト、A/Dカウントで出力されます。さまざまな熱電対タイプに対するDTS4050の精度は、熱電対タイプと使用温度範囲に応じて±0.5°C～±2.0°Cです。複数の標準熱電対タイプを1台のインテリジェント熱電対スキャナーで使用することができ、各チャンネルは独自の熱電対タイプと接地シナリオ構成を持つことができます。標準的なDTSモジュールには、2線または3線のシールド付きまたはシールドなしの熱電対接続を可能にするネジ端子入力が付属しています。
