品質ソフトウェア SurfitBlade™

分析測定用デザイン

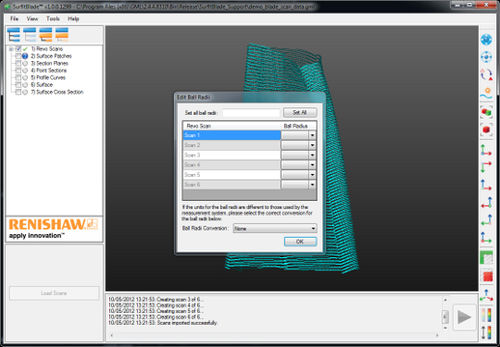

計算流体力学や有限要素解析など下流のプロセスに使用するブレード表面形状を作成するための、エンジニア向けオフラインアプリケーション 航空機のブレードのデータフィッティング は APEXBlade の下流プロセス用アドオンアプリケーションです。APEXBlade で作成された DMIS プログラムの実行時プローブ先端の中心測定データを使用して、表面データを提示します。真の形状分析が可能で、より的確に製造能力を把握できるようになります。 では、完成品のブレードの正確なリバースエンジニアリングを行い、設計および製造プロセスにおいて画期的なフィードバックを取得できます。APEXBlade の補完的アプリケーションで、APEXBlade で生成された DMIS プログラムを MODUS で実行後、スイープスキャンによる先端の中心データから表面を完全に再現します。真の形状分析が可能で、より的確に製造能力を把握できるようになります。 では、ブレード再現プロセスの段階ごとにガイドを表示します。 スイープスキャンのインポート MODUS.out または Geometric Modelling Library (.GML) ファイルからスイープスキャンデータをインポート スイープスキャンのスタイラス球半径を設定 不要なスキャンデータを削除 表面パッチの作成 各スイープスキャンの NURBS 曲線「パッチ」を作成 エラープロットを表示し、パッチの水準を評価 作成条件を調整して、パッチを改善 断面の作成 表面パッチから断面を定義 ブレード両端の一番上と一番下の断面を定義して断面を調整
