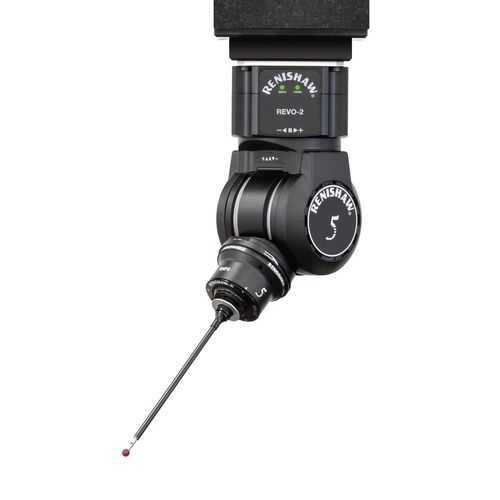

走査プローブ REVO® RSP2

CMM2D3D

は、REVO システム専用の超軽量プローブです。2D スキャニング測定 (x、y) および 3D タッチトリガー測定 (x、y、z) を行えます。本体は共通の 1 種類で、175mm～500mm 各種スタイラスホルダを取付け可能です。 には、スキャニングの圧力を低減し、スタイラスの摩耗を抑えるために専用設計された、レニショー先端検出技術が採用されています。 に使用できるスタイラスのタイプは、UCC コントローラが管理するため、最適な測定性能を確保できます。詳細については、RSP2 に取り付けられるスタイラスをご覧ください。 プローブによるセンシングのビデオアニメーション測定物に接触し、スタイラスが曲がると、反射鏡が変位します。その後、PSD によってこのレーザーの反射経路の変化を検出します。反射鏡とスタイラス球の位置が近接するため、スタイラス先端の正確な位置を把握することができます。
