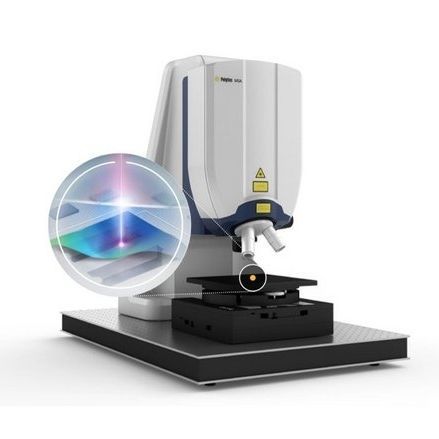

材料分析装置 MSA-650 IRIS

圧力卓上型航空用

MEMS デバイスの動的特性を測定し、機械的な応答を可視化することは、製品開発やトラブルシューティング、FE モデルの検証において重要です。ポリテックの MSA マイクロシステム アナライザは、面外振動 （OOP） や面内振動 （IP） を高速かつ正確に非接触で測定します。これまでは、光学的にアクセス可能な梱包されていないデバイスに限られていました。しかし、ポリテックの MSA-650 IRIS マイクロシステムアナライザでは、慣性センサ、MEMS マイクロフォン、圧力センサなど、カプセル化されたマイクロデバイスのシリコンキャップを透過して測定することができます。 特長 Siキャップデバイスの異なる層を通してMEMSダイナミクスを測定するIR機能 25MHzまでの面外応答をリアルタイムに測定（後処理なし） サブピコメートルの面外変位分解能 最終状態にあるMEMSの単純明快なFEモデル検証 デバイスの各層の優れた分離性 2.5MHzまでの面内運動を測定するストロボビデオ顕微鏡 生産現場に適した自動化システム（プローブステーション対応） MSA-650 IRIS マイクロシステムアナライザは、コントローラ、ファンクション ジェネレータ、ソフトウェア、赤外線レーザを採用したセンサヘッドで構成されています。専用のIRカメラと低コヒーレンスSLD光源を搭載し、動作条件下でシリコンキャップを介してサンプル層全体を捉えることができる優れたスキャニング振動測定システムです。この特許取得済みの干渉計技術は、個々のデバイス層の優れた分離性により、優れたデータ品質を実現します。 シリコンは波長1050 nm以上の近赤外領域では透明であるため、赤外線レーザを用いた振動測定は、カプセル化されたMEMSの検査を実現することができます。ポリテックの最新の干渉計技術は、特許を取得しており、MEMSデバイスの各層の分離に優れているため、最高のデータ品質を実現します。専用の SWIR カメラと低コヒーレンス SLD 光源を搭載した MSA-650 IRIS マイクロシステムアナライザ は、この特許技術を採用した世界初の測定システムであり、面内振動（30 nm 分解能）、面外振動（最大25 MHz、ピコメータ以下の分解能）をリアルタイムに測定でき、シリコン封止型デバイスのダイナミクスを可視化できます。
