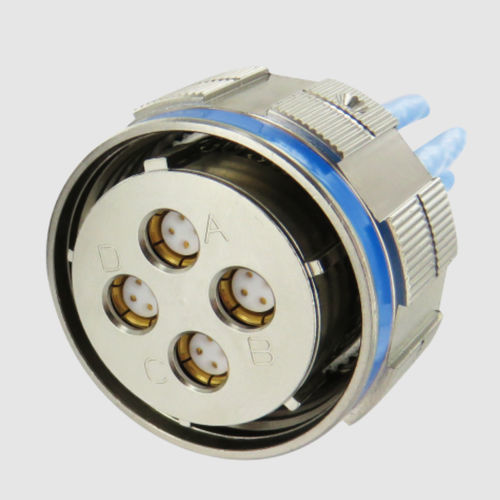

データコネクター CWAP

プリント基板航空機用ARINC

機内用無線アクセスポイントは、航空会社の乗務員や乗客に、個人用電子機器や機内装置を通じて情報、データ、エンターテインメントへの便利でシームレスなアクセスを提供します。 Amphenol Socapex CWAPコネクタは、専用の4つのクワドラックスインサート配列で、期待される性能、信頼性、およびARINC規格への準拠レベルを達成するための最適な選択肢です。 特長とメリット コネクタ MIL-DTL-38999およびEN3645サイズ19コネクターに由来（他のサイズもあり） シェルの材質とメッキ：無電解ニッケルのアルミニウム シェル間の底付け プラグシェルにグランドフィンガーを装備 カップリングナットの360°回転で完全に嵌合し、セルフロックされます。 アンチデカップリングデバイスにより、高い振動性能を実現します。 すべてのシールドコンタクトのコネクタシェルとの接地面を維持するための金属製インサート グランドピンを内蔵した専用スタンドオフ・リセプタクル フロントリリース/リセプタクル側PCBピンコンタクトの着脱が可能 リアリリース／プラグ側のリア着脱式クリンプソケットコンタクト クワドラックス Amphenol® Quadrax Contactsは、高いデータ転送速度、低消費電力、優れたEMI互換性など、いくつかの利点を備えています。 戦略的に配置された4つの内部コンタクトは、2つの100または150Ωマッチドインピーダンス差動ペアを形成します。 外側のコンタクトは、耐久性に優れた壁面構造です。 サイズ8で利用可能な圧着端子スタイル PCテール付きサイズ8も利用可能
