分析ソフトウェア FRF

測定用宇宙産業用リアルタイム

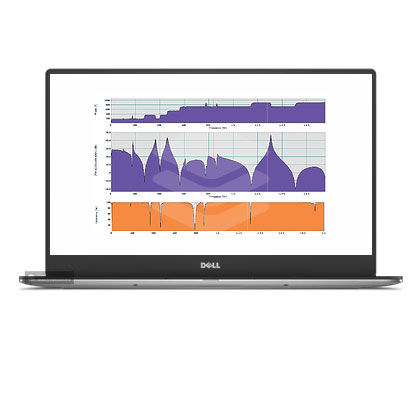

専用の構造モードを備えたFFTプラグインは、FRF（周波数応答関数）取得のための包括的なツールパネルを提供します。ハンマーや加振機による衝撃試験など、どのような方法であってもFRFを確実に取得することができます。 主な機能 様々な表示とプレビューにより、取得の妥当性を確認することができます。 周波数応答機能 コヒーレンス トリガーブロック 平均化された結果 特徴 Excelベースの取り込みルートと設定（シーケンサー FRFとコヒーレンスの平均化後のアクセプタンス/リジェクト Xファンクションで最大128倍までのトゥルースーム 25 601行のリアルタイム結果 タイムドメインで平均化されたXファンクション マルチモードジェネレータ。正弦波、スウェプト、ステップ、ランダム、マルチサイン、チャープ、Wav スムーズ・チェンジ・ジェネレータ。フェーズ＆アンプリチュード・ランプ、エマージェンシー・シャットダウン 高解像度ジェネレーター10 µHz、100 µHzから40 kHzまで 最大1000チャネル以上のリアルタイム収集（解析＋記録）が可能 インパクトテスト 必要に応じて、適切な重み付けされたウィンドウを使用して設定を調整：均一、力/反応、ハニング... 妥当性をチェックした後、インパクトハンマの測定を受け入れる/拒否する ハンマーインパクトのオートレンジ 事前に測定セットを定義し、ノードパス・シーケンサーを使用してすべての測定ポイントを追跡する 衝撃信号の同期時間領域平均化により、機械の運転（または強制振動）を中断することなく、機械の固有モード（FRF、コヒーレンス）を取得することができます。このユニークな機能により、診断作業における固有振動の評価が容易になります。
