テスト用ソフトウェア OptoSCAN

分析測定用イメージ分析

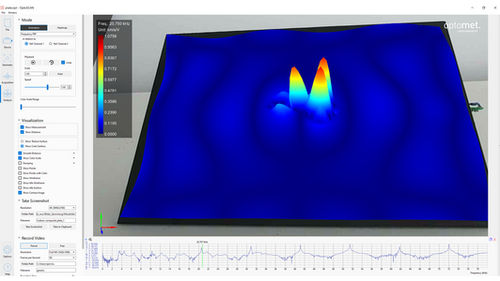

の走査型レーザードップラー振動計と組み合わせて、OptoSCANソフトウェアは、振動測定を画像化するための完璧なソリューションを提供します。 は、測定点毎のスキャンデータとジオメトリ情報を組み合わせて、設計の最適化、構造上の問題の解決、FEモデルの検証、および基礎研究のために、ほぼすべての試験対象物の振動と表面波をアニメーション化します。データは、時間と周波数に基づいた、多数の量で表示されます。 は、Optomet 走査型レーザードップラー振動計を簡単かつ効率的に使用するためのツールとして開発されました。最新の64ビットのマルチスレッド・ソフトウェアは、大量のデータでもスムーズな操作を保証します。測定プロセス中の測定データのライブ分析も可能です。このソフトウェアは、Windows 10を搭載している標準のPCハードウェアで使用できるため、データの取得、分析、および視覚化は、ほぼ全てのPCで簡単に取扱いできます。 振動計の制御 は、走査型振動計のすべてのハードウェア設定とコンポーネントを制御します。ビデオカメラと測定レーザーが校正され、デコーダーと測定範囲が定義され、測定信号と参照信号のチャネルが定義され、内蔵の信号発生器が制御されます。 画像化振動測定 測定ポイントのグリッドは、マウスを数回クリックするだけで作成および編集できます。複雑な形状でも簡単かつ直感的に作成できます。測定期間、帯域幅、周波数分解能、および測定点毎の品質要件の設定を定義した後、測定スキャンを開始できます。測定グリッドの点の色分けは、スキャンの進行状況を示し、スキャン後は各測定点のステータスに関する情報を提供します。 表示と分析 結果はグラフで明確に表示され、波形は二次元マップまたは三次元アニメーション経時プロファイルとして表すことができます。時間と周波数の表示の簡単な切り替えで、測定値の包括的な分析が可能になります。共振、伝達関数、振動モード、動作振動、または波の伝播が明確に視覚化されます。
