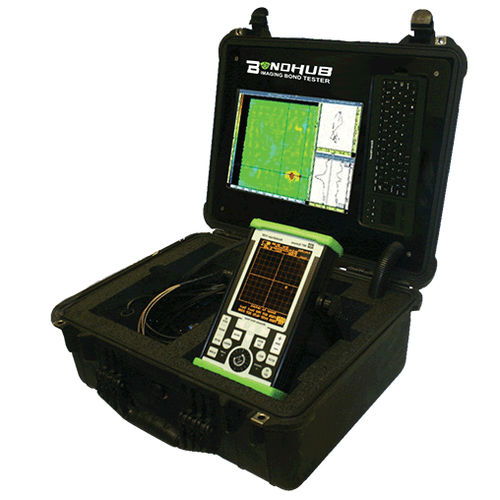

インピーダンステスタ－ BondHub II

接着材料航空

BondHub II で結合の機械的強度を超音波測定します。BondHub II システムは、コンピューター、スキャナードライバー、ディスプレイで構成され、Bondascope 3100 のパワーと組み合わされています。 BondHubの操作ソフトウェアには、業界標準の接着試験方法が含まれており、オペレータは試験対象物ごとにどの試験方法を使用するかを自由に選択できます。ピッチ／キャッチ、MIA（機械的インピーダンス解析）、共振などのモードが利用できます。 幅広い材料の超音波試験 ボンドハブIIは、複合材料の試験に優れています。これらの材料は長年にわたり航空分野で使用されてきましたが、過去10年間に多くの新しいプロセスや材料が導入され、これらの複合材料の一貫性と信頼性が向上しました。しかし、複合材料の検査に必要な技術は遅れていました。幸い、BondHub IIのような装置のおかげで、この状況は急速に変わりつつあります。 BondHubは、多層積層板、ガラス繊維/炭素繊維複合材、ハニカムコアや発泡コア、金属と金属の接合、接着剤で接合された継手などに威力を発揮します。典型的な欠陥としては、剥離、結合不良、コアの破砕、表皮とコアの欠陥、裏面の欠陥、衝撃による損傷、液体の浸入などが挙げられます。 パワーと柔軟性 BondHub II は、Bondascope 3100 に直接接続し、Bondascope の振幅および位相角データと、あらゆるスキャナーからの XY エンコーダー入力を組み合わせて、C スキャン画像を作成します。欠陥のサイジング、マルチゲート、調整可能な Null、レポート機能などのデータ解析ツールがすべて搭載されています。 バッテリー駆動のシステムで、コンパクトかつ簡単に設置できます。
