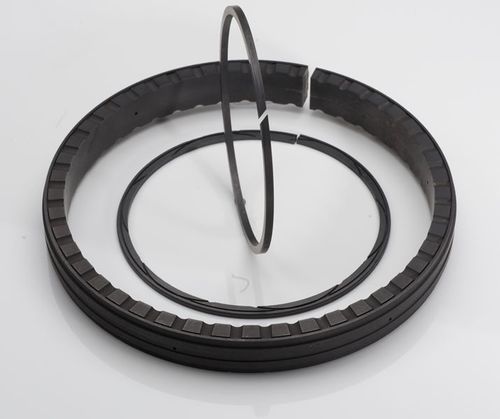

Oリングジョイント

フラット炭素製黒鉛

ロータリージョイントは、ロータリーユニオン、ロータリースイベル、ロータリーカップリングとも呼ばれ、静止したパイプから回転する機器に流体を伝達するために使用される機械装置である。蒸気、熱媒油、冷却剤、温水、作動油、潤滑油、空気などの流体を冷却、加熱、移送する回転機器に使用される。回転機器には、熱交換器ロール、工作機械スピンドル、ギアボックス、エアクラッチなどがある。 ロータリージョイントアッセンブリーには、ベアリングで構成されたシャフトを支持する固定ハウジングがあり、シャフトはハウジング内で自由に回転できる。ハウジング内の流体を密封するために、バネ式のメカニカルシールが使用されます。メカニカルシール面は、移送される流体に基づいて選択され、多くの場合、シール面はカーボン/グラファイト材料で作られています。回転継手用の自己潤滑性カーボン/グラファイトシールリングは、ミスアライメントによる角振動や振動に対応するため、凹面や凸面のシール面を持つことがよくあります。優れた機械的強度と耐摩耗性を持つメトカー材は、このような用途に最適です。 当社の自己潤滑性カーボン/グラファイトピストンリングとガイドリングは、オイルやグリースを含まない圧縮ガスが必要な場合に使用されます。レシプロコンプレッサーでは、空気、蒸気、冷媒、水素、炭化水素、塩素、窒素、酸素などのオイルフリーガスを800 psi以上の圧力まで圧縮できます。 オーバーラップジョイントのセグメント化されたMetcarカーボン/グラファイトリングは、溝の幅とピストンリングの幅の間のクリアランスがほとんどない状態で、往復動ピストンの半径方向の溝に配置されます。
